Архитектурная кладка карнизов с напуском кирпичей. Наружная отделка углов дома фигурной кладкой. Архитектурная кладка облицовки наличников окон и углов фасада дома.
Конструкции из керамических камней должны соответствовать требованиям СНиП II-22-81(1995) Каменные и армокаменные конструкции , СНиП 2.03.01-84 . СНиП III-17-78 Каменные конструкции , а также СНиП 23-02-2003 Тепловая защита зданий.
При выполнении кладочных работ руководствуются СНиП III-B.4 Техника безопасности в строительстве.

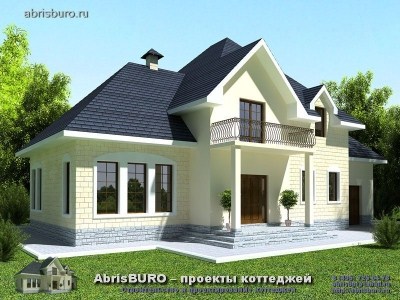

1. Архитектурная кладка карнизов с напуском кирпичей.
Архитектурные детали фасадных частей дома служат одним из главных элементов декоративного оформления дома в целом, могут быть выполнены из керамического облицовочного кирпича или природных камней и иметь самые разнообразные конфигурации.
Использование профильного кирпича (имеющего выпуклую или вогнутую грань тычка или ложка) расширяет возможности лицевой архитектурной кладки.
Так устраивают полосы ( фризы) в верхней части стены . отдельные вставки и глухие участки торцов дома.
Кладку архитектурных элементов из кирпича или камней выполняют одновременно с возведением наружных и внутренних стен дома.
К элементам, выполняемым из кирпича или керамических камней, относят: карнизы, пилястры, пояски, сандрики, русты, контрфорсы, полуколонны, эркеры, обрамления проёмов криволинейного очертания.
Кладку таких частей дома ведут в строго соблюдаемой последовательности.
Технология устройства архитектурных деталей (карнизы, пилястры, пояски, сандрики, русты, контрфорсы, полуколонны, эркеры, обрамления проёмов криволинейного очертания) заключается в постепенном напуске тычковых рядов по наружной версте кладки.
Перед началом выкладывания карнизов и поясков размечают положение архитектурного элемента . Затем устанавливают причалки и раскладывают на стене первого ряда кирпич требуемого профиля.
ПРИМЕЧАНИЕ: Ряды кладки архитектурного элемента выполняют тычками из целых кирпичей . При этом свес каждого ряда кладки допускается не более чем на 1/3 длины кирпича . а общий вынос неармированного кирпича — не более 0,5 толщины стены.
ПРИМЕЧАНИЕ: Карнизы с общим выносом более 0,5 толщины стены следует устраивать из армированной кирпичной кладки на растворе марки не ниже М-25 из сборных элементов, анкеруемых в кладке.
Кладку карнизов . закреплённых анкерами . можно выполнять только после того . как раствор кладки, в который заделаны анкеры, достигнет проектной прочности.
В необходимых случаях до достижения раствором этой прочности устраивают временные крепления.
2. Наружная отделка углов дома фигурной кладкой.
Архитектурную выразительность торцов кирпичных зданий достигают использованием декоративно-рельефной кладки . При этом организация труда и приёмы работ такие же, как при выполнении кладки из обыкновенного кирпича.
Наружную отделку углов дома можно выполнить с последовательным выступом третьего кирпича от угла и скосом угла стены.
Для крепления фигурной кладки угла в неё закладываются арматурные стержни на всю высоту угла стены.
Облицовка оконных (дверных) наличников выполняется из стеновых камней горных пород ( ГОСТ-4001 ) и керамических лицевых кирпичей правильной формы ( ГОСТ-379 и ГОСТ-530.
Для лицевой кладки наружных стен применяют природные камни 1-го сорта.
с ребром куба 200 мм — марки М-25.
с ребром куба 150 мм — марки М-100.
или с ребром куба 100 мм — марки М-200.
Для лицевой кладки наружных стен применяют облицовочный кирпич (по прочности) марки: М-75, М-100, М-125, М-175, М-200, М-250 и М-300.
Естественно чем выше марка кирпича . тем он прочней и меньше отходов при работе с ним. Но тем не менее и разбить его на нужные части труднее. Так что выбор за Вами.
Кладку лицевых поверхностей оконных наличников и прочих проёмов целесообразно выполнять с некоторым опережением по отношению ко всей части стены.
Отделку желательно выполнять с выступом отделочных кирпичных обрамлений на 1/2 кирпича и 1/3 кирпича . такая отделка выглядит эффектней.
3. Архитектурная кладка облицовки наличников окон и углов фасада.
1. Кладка облицовки наличника для окна высотой 1,5 м и шириной 1,8 м выполняется из керамического лицевого кирпича размером 250х120х88 мм.
2. Кладка облицовки наличника для окна высотой 1,5 м и шириной 1,8 м выполняется из керамического лицевого кирпича размером 250х120х88 мм.
3. Кладка облицовки наличника для окна высотой 1,5 м и шириной 1,5 м выполняется из керамического лицевого кирпича размером 250х120х88 мм.
4. Кладка облицовки наличника для окна высотой 1,5 м и шириной 1,5 м выполняется из керамического лицевого кирпича размером 250х120х88 мм.
5. Кладка облицовки наличника для окна высотой 1,5 м и шириной 1,5 м выполняется из керамического лицевого кирпича размером 250х120х88 мм.
6. Кладка облицовки наличника для окна высотой 1,5 м и шириной 1,0 м выполняется из керамического лицевого кирпича размером 250х120х88 мм.
7. Кладка облицовки наличника для окна высотой 1,5 м и шириной 1,0 м выполняется из известняка (пиленого бутового камня) размером 390х198х188 мм.
8. Кладка облицовки наличника для окна высотой 1,5 м и шириной 1,0 м выполняется по сетке из массива горной породы (камня грубой тески с выступами до 20 мм.
Для 8-го варианта отделки фасада конструкция облицовки должна исключать возможность проникновения влаги через стыки облицовочных деталей. Отдельные неровности, а также общие отклонения от вертикали более 15 мм выправляют . применяя цементный раствор.
Толщина горизонтальных и вертикальных швов должна составлять 10-12 мм.
ВНИМАНИЕ! При производстве работ сначала устанавливают угловые и маячные плиты . затем по причалке — основные плиты облицовки . Облицовка наличников из массива горной породы выполняется по металлической сетке . Для её крепления используют крюки или костыли . заделываемые в гнёзда или закрепленные за стальные стержни или анкеры . закладываемые в кирпичную кладку на глубину не менее 80 мм.
Между сеткой и облицовываемой конструкцией должен быть оставлен зазор не более 15-20 мм.
Все стальные элементы крепления покрывают антикоррозийным составом или цементным раствором с примесью волокнистых веществ (очесов, асбеста). Обволакивание раствором сетки должно быть полным.
Облицовываемые конструкции должны быть устойчивыми и жесткими . Для крепления деталей облицовки применяют цементно-песчаный раствор . приготовленный на крупнозернистом промытом песке и портландцементе марки не ниже М-300.
Цементно-песчаный раствор в зависимости от марки цемента может иметь состав от 1:4 до 1:6 (в объёмных долях.
Материал . применяемый для облицовки, сортируют по типу, размеру и цвету . Перед установкой на место камни с тыльной стороны смачивают водой с помощью кисти. Толщина прослойки на растворе между облицовкой и поверхностью должна быть не более 15 мм и не менее 7 мм.
Более подробно об облицовке фасадов смотрите здесь.
Во время работы каменщику, выполняющему рисунок из кирпича . необходимо постоянно следить з а толщиной швов, правильностью перевязки рядов, точностью изображения, качеством и цветом укладываемых кирпичей или природных камней.
Кирпичную кладку карнизов . имеющих вынос более 300 мм . выполняют с наружных лесов . При использовании выпускных лесов расстояние между карнизом и ограждением лесов должно быть не менее 600 мм.
Запас облицовочных изделий и кирпича должен соответствовать 2х-, 4-х часовой потребности . а раствора — часовой потребности.
ВНИМАНИЕ! Раствор должен быть употреблён в дело до начала схватывания . Размолаживание схватившегося раствора ЗАПРЕЩАЕТСЯ.
