Для новичка водопровод — это комплекс проложенных по периметру строительных сооружений либо замурованных в стены труб кранов, сантехнических приборов, которые активируются всего лишь одним движением руки. Однако в реальности это очень сложная сеть коммуникаций с характерными ей особенностями, которые влияют на качества в процессе использования.
Схема водоснабжения дома.
Одна из основных характеристик подобного комплекса — это напор воды в водопроводе, от чего напрямую зависит удобство гигиенических процедур, возможность монтажа и эксплуатации определенных бытовых устройств.
В частности поломка комплекса водоснабжения дома происходит ввиду отложения солей, образования коррозии в конструкции водопроводной сети либо вследствие повышенного давления. Последний случай — это наиболее распространенное явление, которое часто возникает в результате недостатка знаний у работников, выполнявших монтаж и проектирование данной системы.
В процессе монтажа и настройки конструктивных компонентов давление в водопроводном комплексе должно быть рабочим, его необходимо поддерживать. Для нормального функционирования стандартного крана давление должно быть 0,5 бар (средняя величина).
Нехватка напора — это лишь результат низкого давления в сети водопровода. Это может случиться как у владельцев городских многоэтажных зданий, так и у хозяев частных коттеджей. При этом вода течет вяло, тонкой струей и не позволяет полноценно эксплуатировать стиральные и посудомоечные механизмы.
Коллекторная схема прокладки труб.
Тем не менее существуют средства для борьбы с подобной проблемой: монтаж устройств, которые бы обеспечили необходимый для нормальной работоспособности напор воды.
Если напор пропал не из-за банального запыления, проблема может быть устранена двумя довольно эффективными способами:
- монтаж специализированного насосного механизма, который повышает давление;
- обновление системы водопровода при помощи насосной станции с баком накопления.
В зависимости от материалов изготовления трубопровода, а также его типа давление в комплексе может быть немного иным и отличаться от среднего показателя. Каждый вид труб обладает собственным техническим паспортом, где указывается рекомендуемое и допустимое давление. От верности выбора рабочего давления в комплексе будет прямо зависеть его качестве в процессе эксплуатации и уровень удобства для владельца.
Станции насосного типа

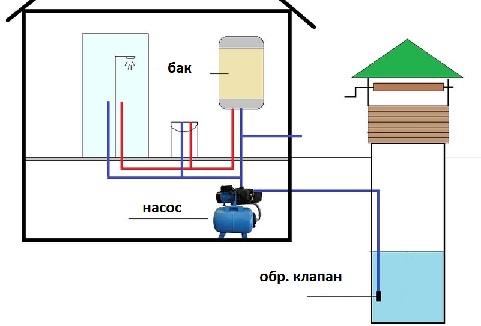

Схема насосной станции.
Насосная станция — это прибор, созданный для подъема воды из источника и ее доставки к пользователю. Более того, данное устройство поддерживает нужное давление в комплексе на протяжении работы последнего. Насосные станции применяют в том случае, когда высота от уровня воды до гидроаккумулятора составляет максимум 8 метров (допустимая глубина для установки поверхностного насоса с инжектором — не более 40 метров).
Тем не менее не только насосная станция может поддерживать необходимую величину давления в комплексе. В ситуации, когда давление небольшое, можно осуществлять его поддержку при помощи гидравлического аккумулятора.
Минимальный и максимальный процент давления и напор может быть отрегулирован. К примеру, если минимально допустимый показатель давления составляет 2 бар, а максимальный 3,5 бар, то когда давление опустится ниже минимального, насосная станция автоматически отключится. Абсолютно все насосные станции оборудуются манометром для мониторинга давления.
Контролировать величину давления в комплексе можно при помощи соответствующих регулировочных гаек и пружин, которые следует отпускать либо затягивать зависимо от требуемого результата. Особо крупные комплексы используют специальные редукционные регуляторы, а давление в водопроводной системе определяется специальными датчиками. Эти приборы не просто контролируют уровень напора и обеспечивают защиту комплекса от всяческих повреждений, но и снижают общий уровень шума в водопроводе.
Описание манометров

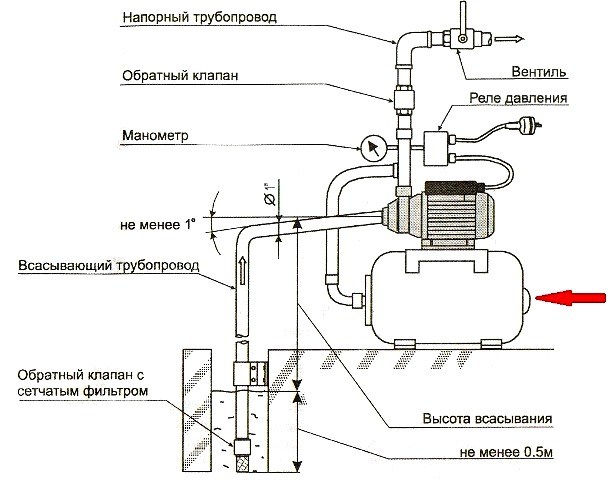

Схема подключения водонасосной станции.
Напор в водопроводном комплексе измеряется при помощи этих устройств. Это следует делать при 2-3 открытых кранах (из них должна обязательно бежать вода). Соответственно, будет измерено динамическое давление воды. Следует проследить за изменениями давления внутри комплекса на протяжении суток. Слишком высокие колебания — плохой признак.
Принцип действия манометра заключается в деформации трубчатой пружины, которая оборудуется в его конструкцию. Она прогибается под воздействием давления в комплексе, и вследствие этого стрелка на шкале определяет процент давления во всей системе.
Любой механизм, не исключая манометр, имеет некоторые погрешности. Таким образом, все манометры обладают определенным классом точности. К примеру, манометр контрольного типа имеет класс точности 0,6, что указывает на процент погрешности в 0,6. Это достаточно высокий показатель точности устройства.
В многоэтажных домах давление в водопроводном комплексе в точке забора воды обычно находится в районе от 0,03 МПа до 0,6 МПа. При этом не должно быть никаких отклонений. Следует отметить, что давление в системе холодного водопровода может иметь некоторые отличия от давления в горячем водопроводе.
В частности, это наблюдается ввиду того, что в воде присутствует довольно большой коэффициент расширения тепла. Это сказывается на давлении в комплексе горячего водоснабжения. Уровень давления в горячем водопроводе колеблется в зависимости от температуры воды.
Необходимое и достаточное давление в сети водопровода
Схема двухканального водопровода.
Для того чтобы понять, какое давление и напор имеет место в водопроводных коммуникациях, используют единицы, слегка отличающиеся по своим значениям, однако ввиду определенных расхождений они приравниваются друг к другу.
1 бар = 1,0197 атмосфер (технический показатель) либо 10,19 м (в округлении 10 м) столба воды.
К примеру, насосные приборы, которые поставляют воду на 30 метров, развивают на выходе давление в 3 бара (либо 3 атмосферы). В случае необходимости 1 бара для откачки с помощью погружного насоса воды с уровня 10 метров в колодце либо скважине будет оставаться еще 2 бара (равняются 20 м столба воды) для того, чтобы поднимать жидкость к участкам водозабора.
Если возникнет необходимость в оптимизации давления системы городского водопровода, не следует учитывать доставку воды с большой глубины, поскольку она поступает из централизованной сети.
Что касается хозяев частных домов с оборудованным автономным водопроводным комплексом, то они должны обязательно учитывать глубину водного источника, то есть уровень монтажа погружного насоса в шахтной скважине либо колодце. Выполнение расчетов необходимого напора подразумевает учет сопротивления в трубопроводе, которое должна преодолеть вода.

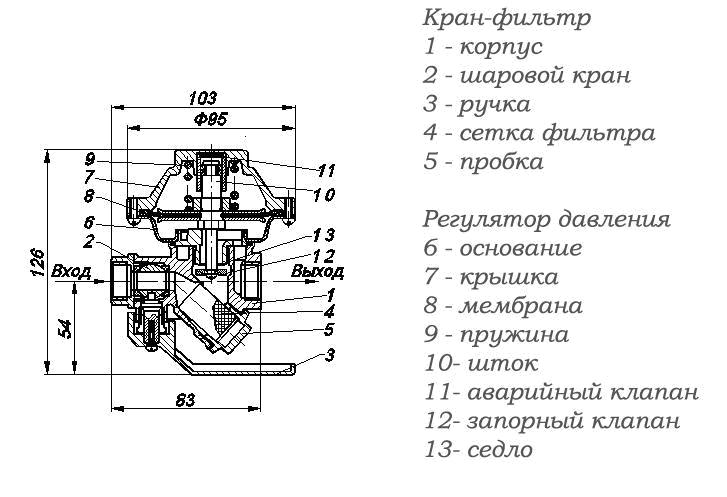

Кран-фильтр регулятора давления.
Важно! Повышение уровня давления на более, чем 6-7, атмосфер стремительно разрушит слишком чувствительную сантехнику и большинство соединений в керамических вентилях, кране и трубопроводе.
Покупателям приборов для оборудования водопровода в городской системе советуют приобретать устройства с определенным запасом прочности в расчете на неизбежное влияние гидроударов — резких перепадов давления.
Таким образом, весь диапазон труб, смесителей и насосов должен четко выдерживать давление и напор в 6 атмосфер. Дополнительно к этому рекомендуется учитывать, что на протяжении круглогодичной сезонной проверки водный прессинг может достигнуть 10 бар.
Показатели давления в водопроводной системе, необходимые для нормального функционирования бытовой техники
Вопрос, какое давление воды в системе водопровода необходимо для нормальной работы бытовых сантехнических приборов, имеет несколько трактовок. Принято полагать, что достаточный напор воды из крана для удобного использования — это 2 атм. Этого показателя должно быть достаточно для функционирования стиральной машины. Для тех, кто желает воспользоваться джакузи, давление должно быть 4 бар.
Еще изъян. Следует обеспечить себя возможностью одновременно включать сразу несколько пунктов потребления, чтобы можно было принимать душ свободно, даже когда кто-то из членов семьи в данный момент поливает грядки или моет посуду. Таким образом, напор должен иметь равнозначные показатели во всех приближенных и удаленных точках и составлять как минимум 1,5 бар.
Характерные черты давления в автономной водопроводной системе

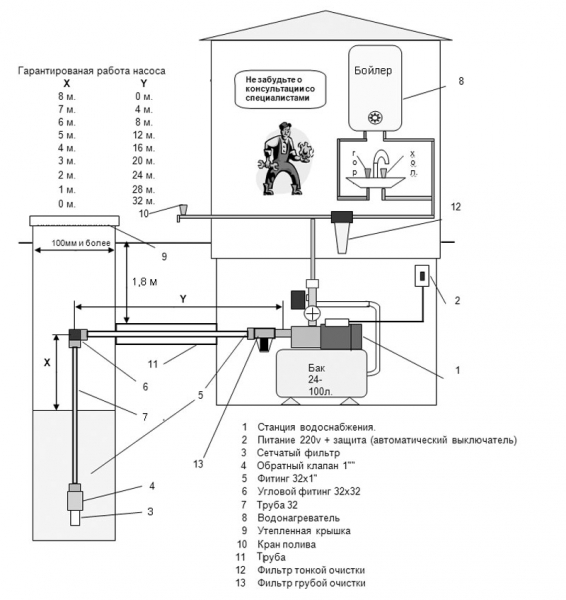

Схема автономной системы водоснабжения частного дома.
Согласно всем техническим условиям, для нормального снабжения водой первого этажа необходимо давление в 10 м. При этом к значению давления в каждой из комнат на этаже выше прибавляют 3,5 м, которые теряются ввиду перемещения воды по трубопроводной системе.
Важно! Первичное проектирование комплекса водопровода предполагает два критичных режима работы. Минимум рассчитывается на поддержку нормального функционала 1,5 бар, а максимум — на предупреждение возможных аварий 4-6 бар.
Особенность автономной системы водопровода, то есть сети с децентрализованным (независимым от центральных комплексов) источником водного забора, заключается в необходимости поднимать воду из шахтного колодца либо скважины и обеспечивать достаточный напор в сантехнических помещениях на совершенно любом этаже частного дома и в удаленных пунктах на участке.
При использовании частного комплекса водообеспечения отслеживаются две основные ситуации:
- Дебит артезианских и безнапорных скважин со слабым напором и шахтных колодцев может не вполне удовлетворять суточную потребность в воде трех-четырех членов семьи. Ввиду периодического отключения источника понижается напор воды в кране. Данный факт дает пищу для размышлений о том, как обновить сеть коммуникаций и поднять давление в системе водопровода, какое оборудование лучше всего использовать для этого.
- Дебит скважины напорного типа больше, чем значение расхода воды за сутки (примерная суточная норма составляет 500 л). В случае высокой производительности насоса, который выполняет в данной ситуации роль сдерживающего давление прибора, давление может увеличиться более, чем на 6 атмосфер. Это является недопустимым и может повлечь за собой протечки в конкретных областях соединений и преждевременный износ сантехнических устройств.
Выводы. Производительность насосных механизмов должна обязательно соответствовать запланированному расходу воды и дебиту скважины. При этом лучше всего ориентироваться на суточный расход воды летом.
Два способа решения проблемы повышенного давления в водопроводном комплексе

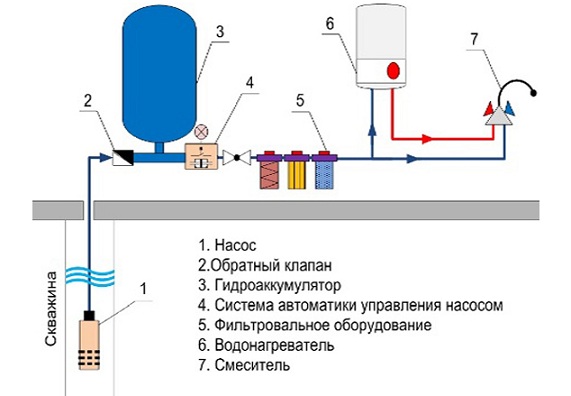

Схема водоснабжения из скважины.
Для того чтобы решить поставленные задачи, каждый хозяин дома может сам выбрать насосные агрегаты. При этом нет единых стандартов для городских домов и коттеджей.
Таким образом, можно пойти двумя путями для разрешения проблемы с повышенным давлением:
- Насос. Его врезка выполняется прямо в трубу на входе общего водопровода в квартиру. Соорудить автономную сеть со вспомогательными, повышающими давление насосами возможно, монтировав их перед областями разбора. Контролировать работу компактных насосов можно как вручную, так и автоматически при помощи специальной системы контроля работы (ей оборудуют большинство моделей). Тем не менее они подойдут только тем, кто думает об увеличении давления на незначительный процент до 1,5 атм.
- Насосная станция с емкостью накопления. Данное оборудование устранит более серьезные проблемы. Оно необходимо в том случае, когда в сети наблюдается низкое давление наряду с полным отсутствием воды в трубах. Гидроаккумулятор (бак накопления) дает возможность запастись всем необходимым для суточного потребления определенных объемов воды и расходовать ее по мере востребованности.
Если станция с гидроаккумулятором будет отнимать большую площадь полезного пространства и беспокоить владельца шумом, то малогабаритный насос порадует пользователя бесшумной и эффективной работой. Бак следует систематически очищать и не допускать застаивания в нем воды более, чем 2 суток.
Громоздкой аппарат обладает некоторыми плюсами: он может быть наполнен ночью, что достаточно дешево. При этом крупный гидроаккумулятор может быть загружен на крышу, размещен в подвальном помещении или вовсе зарыт под землю.
