Электрический щит представляет собой многокомпонентное электротехническое устройство. На него возложена задача по приему и распределению электроэнергии, показатели напряжения которой не превышают 1000 В. Кроме того, электрический щиток отвечает за защиту линий от перенапряжения и коротких замыканий и используется в случаях необходимости их включения и отключения.
Электрический щиток: содержимое, область применения, особенности работы
Электрические щитки распределения https://www.euroenergoservice.com/katalog-produkczii/abb/nizkovoltnoe-oborudovanie/shhity-raspredelitelnye используются в системе осветительных и силовых установок. Объектами могут выступать любые здания и сооружения, включая:
- жилые квартиры и дома;
- административные строения;
- промышленные предприятия;
- общественные здания и прочее.

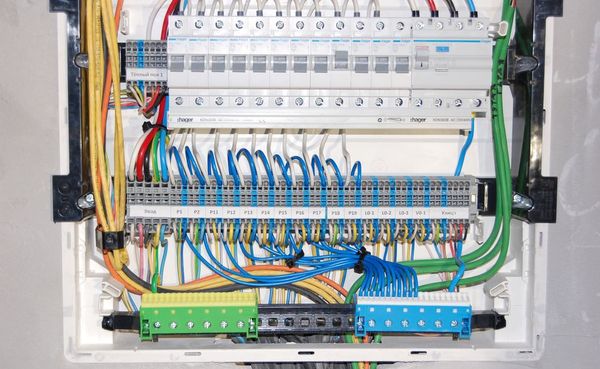

В состав электрического щита входят, как правило, следующие составные элементы:
- корпус, снабженный дверцей
- специальные DIN-рейки, предназначенные для крепления автоматики;
- набор распределительных шин, призванных соединять проводники;
- единичный автоматический выключатель АВВ или их группа. Они снабжены устройством защитного отключения (УЗО);
- устройство учета электрической энергии;
- комплекс необходимых соединительных проводов.
В зависимости от специфики объекта содержимое щитка может незначительно варьироваться.
Питание электрического щитка осуществляется через одну или несколько входящих цепей.
Виды электрических щитов
По материалу изготовления корпуса устройства бывают:
- металлические (более прочные и надежные);
- пластиковые (более привлекательные внешне).
По признаку конструктивных особенностей электрические щиты подразделяются на две основные группы щиты модульные и щиты с монтажной панелью.

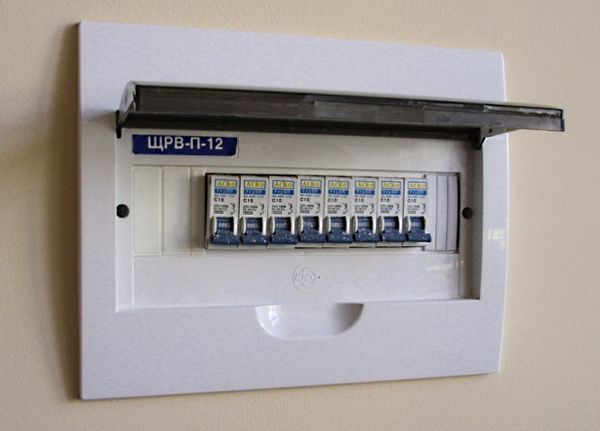

- Модельный формат характеризуется компактными размерами, привлекательным внешним видом. Крепеж модельного щитка осуществляется при помощи специального металлического профиля (DIN-рейка), предусмотренного на его задней поверхности. Наблюдаемость приборов обеспечивают специальные прорези, предусмотренные в панели. Она устанавливается поверх всего оборудования и выполняет декоративно-защитную функцию.
- Щит с монтажной панелью используется для установки электротехнического оборудования соответствующих габаритов. Крепление осуществляется при помощи резьбы, соединяющей устройства с самой монтажной панелью. В качестве последней выступает высокопрочный жесткий металлический лист.
