Рано или поздно наступает тот момент, когда старый смеситель течет, а новый купить нет возможности. В таком случае нет другого выхода, как разобрать смеситель и попытаться выполнить временный ремонт устройства своими руками.
Со временем любой смесителю может понадобиться ремонт. Самой распространенной необходимостью является замена картриджа.
В большинстве домов все еще по-прежнему установлены устаревшие двухвентильные смесители, хоть их в достаточной степени вытеснили однорычажные «собратья». Чтобы во время ремонта не столкнуться с самыми банальными трудностями, рассмотрим, как производится замена картриджа в смесителе.
Устройство однорычажного смесителя
Состоит он из таких элементов, как:
- корпус;
- поворотная рукоятка;
- фиксирующий элемент;
- крышка корпуса;
- круговая гайка;
- сменный картридж механической очистки;
- прокладка.
В зависимости от вида однорычажного смесителя, устройство еще включает шаровый или же керамический картридж.
Какие бывают виды и причины неисправностей?
Схема принципиального устройства однорычажного смесителя с шаровым механизмом.
В процессе использования однорычажных смесителей одним из видов поломок выступает выход из строя картриджа. Это неизбежно приведет к появлению одной из таких проблем:
- Не получается отрегулировать поток воды.
- Не получается включить только холодную или горячую воду.
- Трудно регулировать напор воды и ее температуру из-за тяжелого хода рычага.
- Не получается полностью открыть или же полностью перекрыть поток воды.
- Неустойчивая температура воды при следующих открытиях смесителя (в этом случае давление воды и положение рычага не меняется).
Причины поломки
Очень часто картридж ломается по причине механических повреждений. Присутствие в водопроводной воде песка либо частиц металла приведет к негативному абразивному воздействию на картридж, что способствует скорому их износу и раннему выходу из строя. Немного реже встречаются ситуации разрушения корпуса картриджа.
Чтобы выполнить ремонт картриджа, потребуются:
- отвертка плоская.
- плоскогубцы.
- шестигранный ключ.
- маленькая отвертка или шестигранник.
- разводной ключ.
Картридж смесителя
Схема двухручкового смесителя.
В наше время в большинстве домов установлен хотя бы один однорычажный смеситель. Возможно, это устройство в ванной или же на раковине в кухне. Однорычажным устройством управляют «лапкой» — хромированной ручкой. Если двигать лапку влево-вправо, а также вверх-вниз, то регулируется температура воды и напор.
Случается, что устройства ломаются. В таком случае не нужно спешить выбрасывать все устройство и покупать новое.
В однорычажных смесителях напор с температурой воды управляется картриджем (это пластмассовый элемент, находящийся в корпусе смесителя). К рычажку картриджа укреплена «лапка» устройства.
Картридж устройства нужно извлечь и заменить на новый. Таким образом сделать ремонт, при этом затратив минимум сил. Для этого потребуется новый идентичный картридж.
Модели с шаровым картриджем в своем корпусе имеют полый шар со штырьком, который соединен с рукояткой и отверстиями. В шаровую камеру через пару входных отверстий проникает горячая и холодная вода, которая перемешивается и поступает в излив.
Температура и напор воды регулируются поворотами шара, которые в меньшей или большей мере влияют на совмещение отверстий шара и корпуса. Входные отверстия оснащены тефлоновым уплотнением.
Смесители с керамическими картриджами обладают разной конструкцией, в зависимости от производителя. Но принцип действия у каждого примерно одинаков: пару керамических шайб, которые плотно притерты друг к другу, сдвигают при повороте ручки.
Отверстия, которые в них предусмотрены, совмещают, и в результате этого проводится смешивание воды с дальнейшей ее подачей в излив.

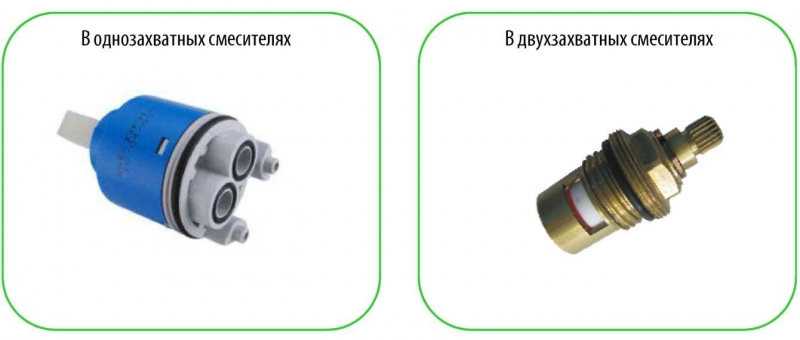

Типы картриджей для смесителей.
Большинство моделей картриджей снабжено ограничивающим кольцом для контроля над подачей горячей воды. Во время включения горячей воды в данных моделях «до отказа» она по-прежнему будет продолжать течение с холодной жидкостью.
С наружной стороны проемы картриджа защищают силиконовыми либо же пластиковыми прорезиненными прокладками. На верхней шайбе обычно делают мелкие рубцы, которые не дают воде создавать шум и защищают устройство от гидроударов.
Осуществить ремонт или заменить картридж в смесителе с керамической пластиной невозможно, поэтому поломавшийся смеситель данного типа придется менять полностью.
Как разобрать однорычажное устройство и как поменять картридж в смесителе?
Смена или ремонт смесителя в ванной начинается с того, что нужно его разобрать:
- На цилиндрической части рычага есть заглушка, имеющая синюю и красную точки, — ее нужно извлечь с помощью отвертки либо ножа.
- Затем нужно выкрутить винт, который расположен под заглушкой, используя шестигранник 2,5-3 мм. Винт необходим для прикрепления рычага к регулирующему штоку.
- Рычаг нужно снять с корпуса.
- Сломанный картридж нужно сменить новым.
Механические примеси в воде выступают основной причиной поломки смесителей, потому устанавливают фильтры грубой очистки при вводе водопровода.
Сначала отсечными кранами перекрывают подачу воды и открывают устройство, чтобы стравить давление. Затем выполняют ремонт:
- Из ручки извлекают декоративную заглушку (обычно она обозначает горячую и холодную воду), поддев ее отверткой.
- Под заглушкой в отверстии находится винт, который укрепляет ручку смесителя на штоке картриджа, затем выкручивают его. Снять рычаг смесителя.
- Под рычагом зачастую размещается крышка, которая выполняет чисто декоративную функцию. Она бывает на резьбе, или же ее можно просто снять. Убирают крышку.
- Под крышкой есть большая латунная зажимная гайка, которую откручивают разводным ключом. Эта гайка обеспечивает фиксацию картриджа в корпусе смесителя.
- Откручивают зажимную гайку, затем снимают сам картридж.
- Перед монтажом нового картриджа для однорычажного смесителя протирают внутреннюю поверхность смесителя. Сборка смесителя осуществляется в обратном порядке. Ремонт смесителя выполнен.
Устройство рычажных смесителей может отличаться друг от друга, однако принцип сборки и разборки одинаковый.
При покупке нового картриджа обязательно необходимо взять с собой старый, чтобы выбрать такой же и не прогадать с его размером.
Что касается диаметра картриджей, они могут быть 2-х размеров, 30 и 40 мм.
Еще при покупке необходимо обратить свое внимание на регулировочный шток. Оптимальным вариантом будет элемент, который выполнен из латуни, но только не из пластмассы.
Что касается смесителя с шаровым механизмом, такой механизм служит достаточно долго, но в случае поломки, скорее всего, придется его менять и выполнять монтаж нового смесителя в ванной. Собственными силами здесь можно исправить проблему ослабления струи.
Оно чаще всего вызвано засорением излива носика, и ремонт делается довольно просто:
- Вывинчивают гайку из излива носика.
- Извлекают сеточку, которую тщательно промывают и продувают в обратном направлении от направления тока воды.
- Ввинчивают гайку с сеточкой обратно.
Устройство двухвентильного смесителя
Двухвентильные смесители представляют собой механизмы с цельным латунным корпусом, на тыльной стороне которого размещается резьбовой патрубок, который служит для подсоединения к водопроводу. В корпусе смесителя расположены рабочие узлы — кран-буксы, которые осуществляют регулировку подачи, напора, а также температуры воды.
Кран-букса может быть с резиновой прокладкой или же с керамическим диском. Оба устройства взаимозаменяемы, то есть для одного корпуса может подойти как один, так и другой вариант вентильной головки.
Выделяют 2 вида двухвентильных смесителей:
- с тройником;
- с патрубками (трубками).
В первом типе в корпусе просверлены 2 канала, которые подключают к разводке труб через тройник. В верхнем участке смесителя каналы сходятся. Те места, к которым примыкают штоки кран-букс, называются седлами.
Устройство смесителя с трубками проще, и подключение его к водопроводу станет легче. Делается это путем жесткой или гибкой подводки.
Разборка двухвентильного смесителя
Чтобы разобрать смеситель такого типа, нужно будет вооружиться отверткой с разводным ключом. Разборку двухвентильного смесителя для ванной начинают с выкручивания отверткой шурупа, который спрятан под декоративной заглушкой вентиля, а затем при помощи ключа выворачивают саму кран-буксу.
Выполняют это для того, чтобы узнать, необходима ли замена прокладки — иногда достаточно только просто затянуть крепление. После того как удалось заменить прокладки, а также подтянуть болт крепления, кран-букса вкручивается на место.
Замена смесителя в ванной должна быть самым последним способом решения проблемы поломки.
