Санузел, как правило, занимает совсем небольшую часть от общей площади квартиры, но значение этого пространства играет важную роль в жизни любого человека. В многоквартирном доме туалет и ванная комната представляют опасность с точки зрения возникновения протечек или затопления. Именно поэтому очень важно уделить пристальное внимание такому моменту, как правильно выполненная разводка труб в санузле.

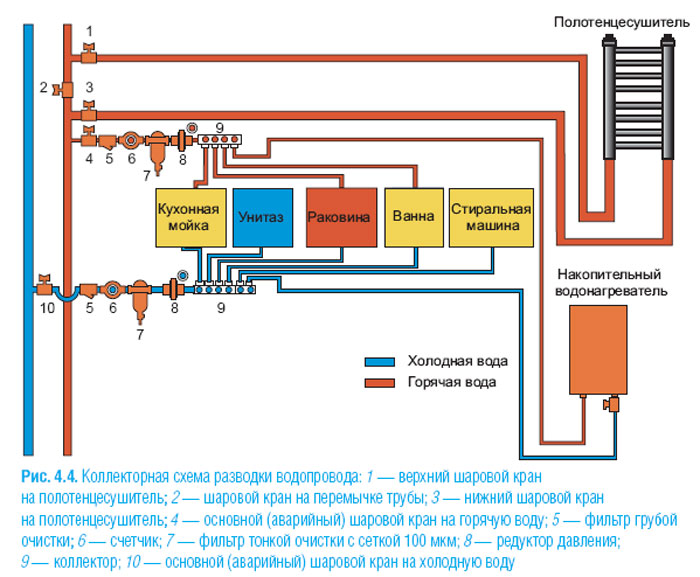

Коллекторная схема разводки водопровода.
Для того чтобы грамотно сделать разводку в санузле, необходимо следовать рекомендациям специалистов. Прежде чем начать работы, необходимо определить метод создания разводки: закрытый или открытый.
Достоинства того или иного варианта
Преимущества закрытого способа:
- скрыт неприглядный вид труб в ванной, благодаря чему помещение становится более привлекательным;
- мебель легко расставляется, сохраняется полезная площадь санузла;
- при возникновении пожара в ванной не повредятся водопроводные системы.
Недостатки закрытого способа:
- можно использовать изделия только из определенного материала;
- требуются трудоемкие подготовительные работы, которые заключаются в штроблении стен помещения;
- сложность монтажа водопроводных элементов, сборка которых требует предельной точности;
- отсутствует возможность проведения и замены конструкции без демонтажа стены и последующего косметического ремонта;
- сложно проверить изделия на предмет их протечки.
Преимущества открытого способа создания разводки в ванной:
- подходят трубы, выполненные из любого материала;
- простота монтажа;
- постоянный контроль за состоянием водопроводных устройств и их своевременный ремонт;
- возможность провести замену изделия в любое время.
Недостатки метода:
- малопривлекательный внешний вид ванной;
- сокращается полезная площадь помещения.
Некоторые рекомендации
Последовательная (тройниковая) разводка труб: 1. Водорозетка для подключения стиральной машины. 2. Водорозетки смесителя раковины. 3. Водорозетки на планке смесителя ванной. 4. Уголок. 5. Тройник. 6. Обратный клапан. 7. Счётчик горячей воды. 8. Счётчик холодной воды. 9. Редуктор давления воды. 10. Фильтр грубой очистки воды. 11. Отсечной кран. 12. Стояк горячей и холодной воды.
После того как выбран способ создания разводки в санузле, следует составить ее схему, которую просто рисуют на листе бумаге. В схеме нужно указать места прокладки, длину и диаметр изделий, фитинги, их размер, тип, места установки, места изгиба и поворота конструкции. Приготовить инструмент для работы. Это:
- болгарка;
- маркер;
- рулетка;
- гаечные ключи;
- шуруповерт.
Внутриквартирную разводку выполняют из пластиковых труб, которые доступны по цене и удобны в монтаже. Для каждого предмета сантехники на ответвление устанавливают отсекающие краны, при помощи которых можно перекрывать в воду в нужном месте.
Чтобы разводка из металлопластиковых систем была качественной и прослужила длительный срок, необходимо покупать детали только у положительно зарекомендовавших себя производителей.
Соединить металлопластик можно либо прессовыми соединениями, либо обжимными фитингами.
Обжимные фитинги используют в том случае, если метод прокладки выбран открытый.
Соединение труб в ванной выполняют следующим образом:
- Отмеряют и отрезают трубу определенного размера.
- С изделия снимается фаска при помощи калибратора-фаскоснимателя.
- Надевается гайка, которая входит в комплект фитинга.
- Вставляется кольцо.
- Фитинг вставляется и обжимается двумя рожковыми ключами.
Такой метод соединения является резьбовым, следовательно, могут возникнуть протечки, поэтому регулярно следует проводить профилактические работы, которые заключаются в подтягивании соединений.
Схема разводки труб в ванной комнате.
Прессовые фитинги используют как при открытом, так и при закрытом методах соединения и выполняют следующим способом:
- Отмеряется и отрезается труба нужной величины.
- Калибруется.
- Вставляется фитинг и опрессовывают ее ручным прессом.
Такой вариант соединения считается наиболее прочным, поскольку оно способно выдержать внезапный скачок давления. Но при этом он является неразборным, что можно отнести к его недостаткам.
Металлопластиковые изделия хорошо гнутся, максимальный радиус их изгиба достигает 3-5 диаметров водопроводной трубы. До фитинга участок должен быть не менее 7 см.
Виды разводки системы
Существует два вида разводки труб: коллекторная и последовательная. Самой распространенной является последовательная разводка (тройниковая) и заключается она в том, что все элементы подключаются последовательно.
От магистрали проводится одна труба, от которой к каждому потребителю устанавливают тройник, отводящий дополнительную магистраль. Недостатком такого варианта является понижение силы напора воды для последующего сантехнического устройства.
Коллекторный вариант применяется в том случае, если в данном помещении будет установлено большое количество сантехники, для которой потребуется постоянный напор воды. Основная система, идущая от магистрали, подключается к коллектору, от которого к каждому прибору отводится отдельная ветка труб.
На входе у коллектора и на выходе каждой водопроводной системы устанавливается шаровой кран, который позволит произвести ремонт конкретного предмета сантехники, при этом оставляя возможность беспрерывного использования остальных.
Разводка водопроводных конструкций — процесс довольно сложный, поэтому если работы выполняют специалисты, то все этапы должны быть проведены на высоком уровне качества.
Кроме всех обязательных работ должно быть сделано:
- Проведена гидроизоляция сантехнического шкафа, который является наиболее опасным местом, где велика вероятность возникновения протечек, поскольку там находятся запорные краны и соединения. Если гидроизоляция не будет выполнена, то вода обязательно попадет в квартиру или к соседям.
- Угол слива у канализационной системы не должен находиться на полу и должен быть не менее 3°.
Обязательным условием правильной эксплуатации ванной комнаты является качественно выполненная вентиляция, канализация и водопроводная система.
