Подвесные двухуровневые потолки из гипсокартона с точки зрения проектирования и строительства, обладают двумя положительными качествами. Со стороны проектирования, за счет двухуровневых потолков, часто удается скрыть неуместные в интерьере, но необходимые по проекту различные внутренние коммуникации. Например, скрывают вентиляционные воздуховоды или канализационные трубы. С точки зрения внутреннего дизайна, благодаря двухуровневому потолку удается визуально, либо увеличить объем помещения, либо наоборот, произвести визуальное зонирование большого пространства.
Общее устройство двухуровневых потолков из гипсокартона
По своей конструкции двухъярусный потолок из гипсокартона состоит из металлического двухуровневого каркаса, который снизу обшит листами гкл. Условно двухуровневые потолки можно разделить на два типа: симметричные и асимметричные.
- Симметричный двухъярусный потолок – характерен, прежде всего, ровными ребрами и полками, изготовленными по прямой линии.
- Асимметричный двухуровневый потолок – представляет собой две горизонтальные плоскости, переход между которыми выполнен полкой по кривой линии.
Какие материалы необходимы для самостоятельного монтажа
- Металлический несущий потолочный профиль (ПП) 60х27 мм;
- Потолочный направляющий профиль (ПН) 28х27 мм;
- Перфорированные прямые подвесы;
- Соединители металлического профиля – крабы;
- Демпферная лента шириной 27-30 мм;
- Распорные анкеры;
- Саморезы по металлу для крепления металлопрофиля и гипсокартона;
- Листы потолочного гипсокартона толщиной 9,5 мм;
- Самоклеящаяся сетка из стекловолокна;
- Гипсовая шпаклевка.
Монтаж 1 яруса двухуровневого потолка из гипсокартона своими руками
[ads-pc-1][ads-mob-1]
В центре комнаты на треноге устанавливается оптический нивелир, который настраивают на показ горизонтальной линии в единой проекции на всех четырех стенах. Само потолочное перекрытие может быть неровным, но найдя на его плоскости нижнюю точку и, отступив от нее по стене 100 мм, находят «ноль» — уровень плоскости первого яруса потолка. Если монтаж двухуровневого потолка из гипсокартона производится с оптическим нивелиром, то после его регулировки и нахождения «ноля», нивелир должен располагаться на своем неподвижном месте до завершения монтажа направляющего профиля на стенах.

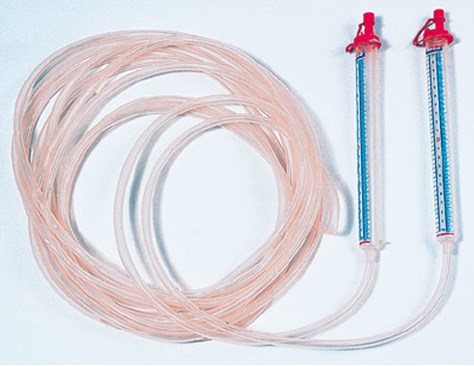

Не у всех в хозяйстве есть оптические нивелиры, особенно показывающие единую проекцию горизонтальной линии одновременно на четырех стенах комнаты. Если нет нивелира, то самую низкую точку на плите перекрытия находят алюминиевым уровнем длиной 200-300 см. Если нет и такого длинного уровня, то делают следующее: встав по центру помещения, визуально определяют самый заниженный участок перекрытия. В этом районе от перекрытия по стене отступают 100 мм и делают отметку. После этого используя водяной уровень (наполненный водой прозрачный шланг), от исходной отметки производят другие отметки на всех четырех стенах помещения.

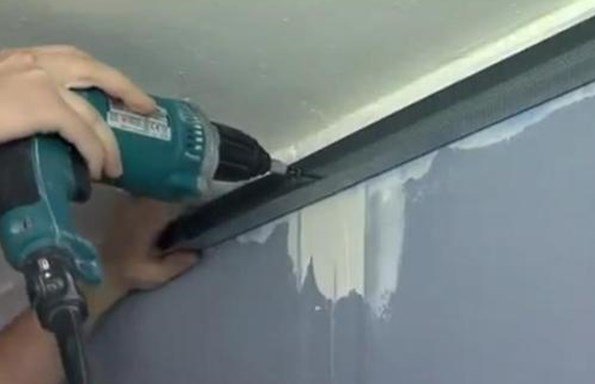

На следующем этапе производят оклеивание направляющего профиля демпферной лентой. После оклеивания направляющего профиля демпферной лентой его горизонтально монтируют к поверхности каждой стены распорными анкерами. При этом нижняя полка направляющего профиля должна строго располагаться по прочерченной или проекционной линии нивелира.
После монтажа направляющего профиля, необходимо точно замерить расстояние между его внутренними основаниями. Зная точную длину, необходимо заготовить нужное количество несущих потолочных профилей. Потолочный несущий профиль купить реально с максимальной длиной 400 см, более длинный профиль необходимо заказывать, что не всегда выгодно. Поэтому дешевле и проще срастить между собой два несущих профиля. При сращивании один несущий профиль вводят на 80-100 см в другой профиль, после чего выполняют их фиксацию саморезами по металлу. Общее количество несущих профилей нужной длины рассчитывают таким образом, чтобы шаг между параллельными металлопрофилями составлял 1200 мм, если замер производить на середине оснований двух соседних параллельных профилей.
Первый несущий потолочный профиль вставляется между полками противоположных направляющих профилей, отступив от параллельной стены 10-15 см. Второй и все последующие несущие профиля запускаются между полками направляющих профилей на расстоянии друг от друга в 1200 мм. Замер производится на середине плоскости основания.

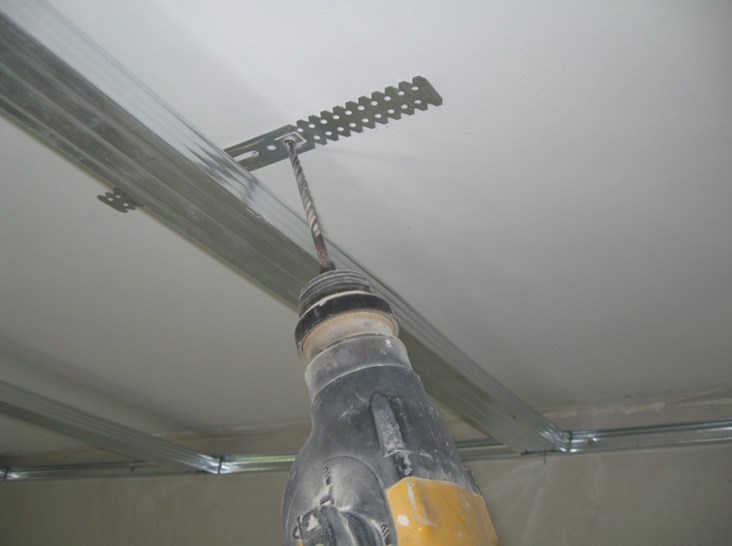

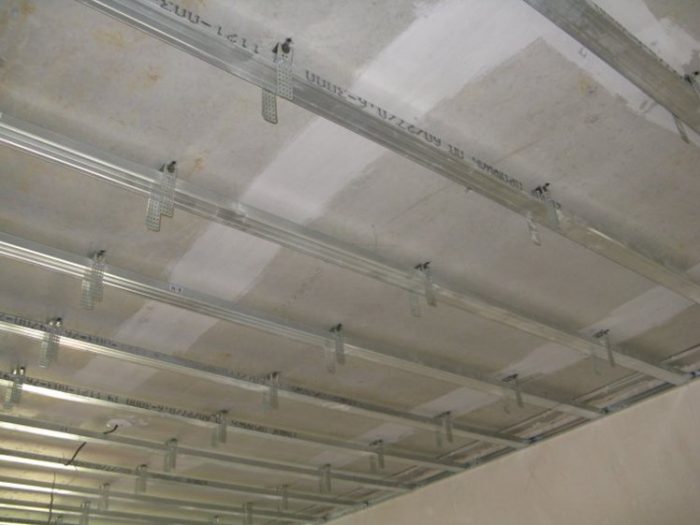

После временной раскладки несущего профиля, изгибают необходимое количество перфорированных подвесов в виде буквы «П». Далее каждый пока не закрепленный профиль равномерно сдвигают на 10 см в сторону, в потолочной плите перекрытия сверлят ряд отверстий диаметром 6-8 мм с шагом 80 см, после чего к потолочной плите начинают монтировать перфорированные подвесы. Смонтировав ряд подвесов, несущий профиль помещают между их свисающих лопастей, после чего профиль фиксируется поочередно к лопастям подвесов саморезами.

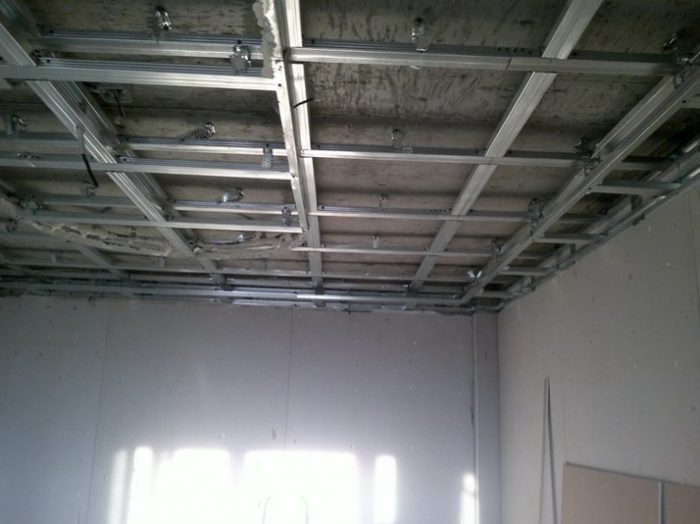

На следующем этапе заготавливают рассчитанное количество перемычек длиной 114 см. Перемычки располагают поперечно между параллельными несущими профилями с интервалом в 50 см и производят их фиксацию металлическими соединителями типа «краб». Краб располагают сверху над каждой точкой соединения, после чего все элементы фиксируются саморезами за счет отверстий предусмотренных в лопастях краба.
Монтаж 2 яруса двухуровневого симметричного потолка из гипсокартона
[ads-pc-2][ads-mob-2]
Для второго яруса, так же как и для первого яруса, монтировать каркас для двухуровневого потолка из гипсокартона начинают с привязки на одном уровне к стенам направляющего профиля. От того, насколько ниже первого яруса на стене будет смонтирован направляющий профиль, напрямую зависит глубина вертикальной полки между двумя уровнями потолка.
На следующем этапе из несущего профиля делаются заготовки длиной равные ширине второго уровня потолка. Количество заготовок рассчитывают таким образом, чтобы шаг между ними составлял 60 см. Один конец заготовки вставляется в нижний направляющий профиль и фиксируется саморезами. Саму заготовку выставляют по уровню и, отступив 20 см от ее второго конца, заготовку вертикальными отвесами фиксируют к профилю из 1 яруса.
Аналогичной длины и таким же способом, по уровню, в противоположном углу комнаты закрепляется вторая заготовка. После этого между заготовками натягивается капроновая нить, ориентируясь по которой крепят все несущие короткие профили второго яруса. Надо сказать, что если глубина полки между 1 и 2 ярусом более 20 см, то горизонтальный несущий профиль из второго яруса крепят к профилю из первого яруса не отвесами, а самодельными стойками. Такие стойки изготавливаются из обрезка несущего профиля. В обрезке необходимо выпилить на глубину в 20 мм с двух сторон заднее основание.
Как было выше сказано, концы профиля 2 яруса на 20 см были оставлены свободными. Вот по всем этим свободным концам закрепляют 1 сплошной направляющий профиль. А от этого профиля с шагом в 50-60 см к профилю из 1 яруса монтируют так же самодельные вертикальные стойки.
Как сделать двухуровневый потолок из гипсокартона асимметричного типа
После монтирования 1 яруса каркаса и под ним на несущих стенах направляющего профиля, сразу изготавливают из целого направляющего профиля кривую. Легче всего кривой профиль будет делаться на ровной поверхности стяжки. На стяжке мелками рисуют будущую траекторию кривой, после чего при помощи маленькой болгарки на всей протяженности направляющего профиля с шагом в 5-10 см производят пропилы его ребер до внутреннего основания. Профиль с пропилами укладывают на стяжку и производят его изгиб, ориентируясь по прочерченной линии.
Далее изогнутый профиль временно фиксируют по месту его монтажа и через каждые 40-50 см производят замеры от его внутреннего основания до основания ровного направляющего профиля, смонтированного на стене. После этого нарезается набор коротких заготовок из несущего профиля. Заготовки располагают между кривым и ровным несущим профилем и производят их фиксацию саморезами. Дальнейшая сборка асимметричного каркаса сводится к усилению привязки второго яруса к первому ярусу.
Обшивка гипсокартоном
[ads-pc-3][ads-mob-3]

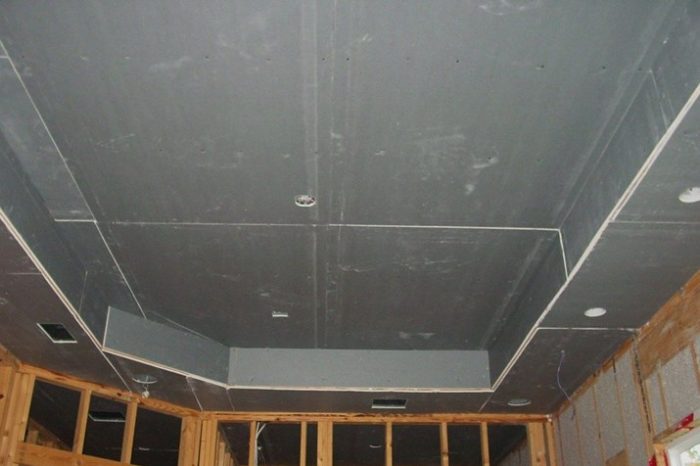

Обшивать двухуровневый потолок из гипсокартона своими руками начинают с 1 яруса. Листы гипсокартона обрезаются строго по размеру и монтируются к несущему профилю саморезами через каждые 30-40 см. При закручивании саморезов их плоские шляпки немного утапливают в толще листа ГКЛ. После полной обшивки поверхности 1 яруса, производят обшивку второго яруса. В самом конце обшивается ГКЛ вертикальная полка между ярусами. Если полка имеет ровную траекторию, то ее обшивают тем же потолочным гипсокартоном, которым обшивались оба яруса. Однако если потолок асимметричный и полка имеет кривую траекторию, то для ее обшивки применяют гибкий гипсокартон толщиной 6 мм.
Для того чтобы обрезать гипсокартон ровно по прямой линии его укладывают на ровную поверхность стяжки и на нем размечают линию распила. Далее по линии укладывают на лист ГКЛ алюминиевое правило и по кромке правила проходят с небольшим нажимом канцелярским ножом так, чтобы картон был полностью прорезан, а гипсовая структура неглубоко процарапана. После этого под пропиленный лист на ребро укладывают деревянный брусок и, выполняя резкий нажим, гипсокартон ломают ровно по линии. Если необходимо обрезать гипсокартон по кривой радиусной линии, то резку производят маленькой УШМ с диском по камню.
Освещение двухуровневых потолков из гипсокартона

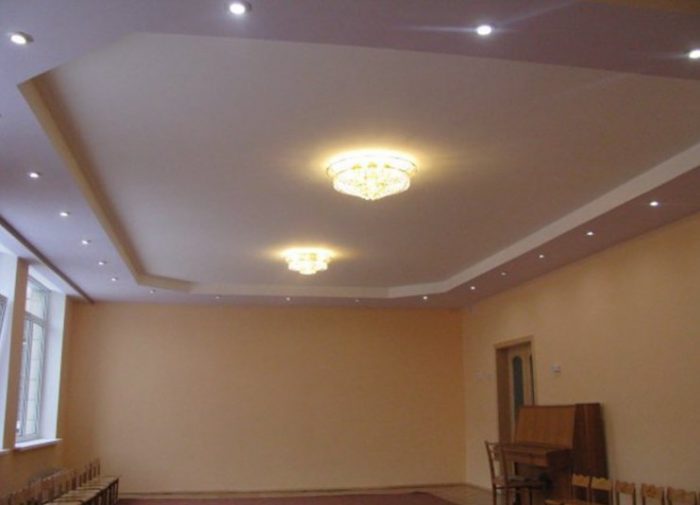

Чаще всего двухуровневые потолки из гипсокартона в городских квартирах изготавливают с подсветкой точечными светильниками. Это обусловлено не только модной тенденцией в дизайне интерьера, но имеет и практичную сторону. При монтаже двухъярусного потолка общая высота в помещении прилично уменьшается и, собственно, на таком потолке подвесная люстра будет уже неуместна. Чтобы смонтировать точечные встроенные светильники, необходимо до обшивки гипсокартоном в каркасе проложить и зафиксировать электрические кабели в гофрированной трубке. К каждому светильнику подводят кабель с запасом в 30-40 см.
После прокладки кабеля весь каркас полностью обшивается гипсокартоном, при этом на плоскости ГКЛ отмечают расположение встроенных светильников. Далее используя или коронку большого диаметра или балеринку для сверления отверстий в керамограните, в листах гипсокартона вырезают круглые отверстия. Через такое отверстие вытягивают кабель и подключают к нему точечный светильник. Далее на светильнике отводят назад две пружинные прижимные лапки, светильник вместе с проводом вводят в отверстие и, сработавшие пружины фиксируют светильник на плоскости ГКЛ.

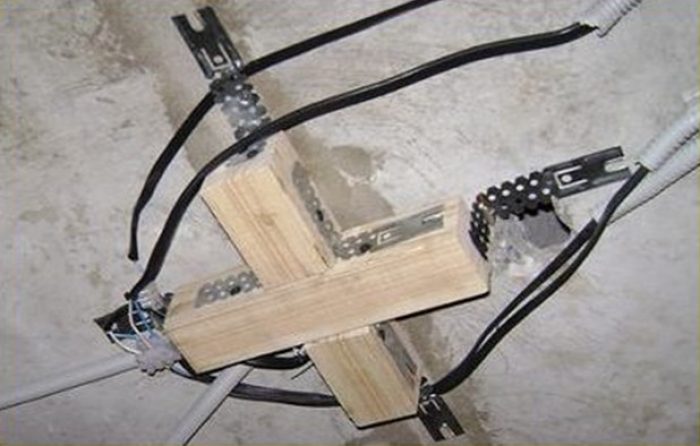

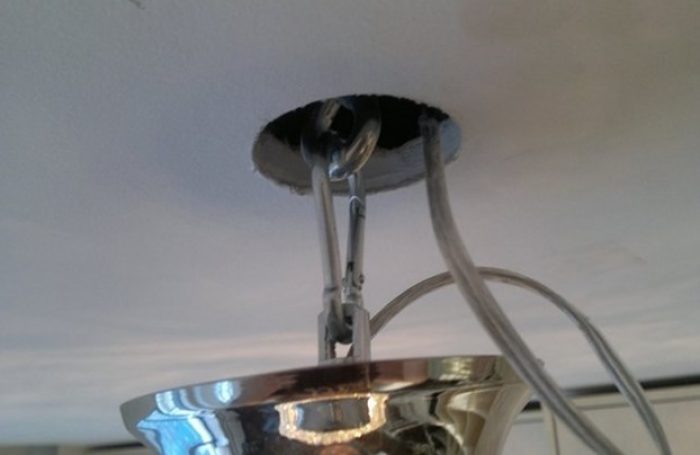

Если изначально по проекту, было задумано, в качестве освещения использовать подвесную люстру, то крепление для нее необходимо смонтировать еще до обшивки металлического каркаса гипсокартоном. Для этого к поверхности бетонной плиты перекрытия с помощью металлических подвесов закрепляют деревянную доску с размерами примерно 20х20 см, толщиной более 30 мм. Далее каркас обшивается ГКЛ, а после обшивке в гипсокартоне сверлят отверстие на 50 мм, сквозь которое в деревянную доску ввинчивают саморез на 200 мм. Через это же отверстия вытягивается кабель для подключения люстры. После этого двумя плоскогубцами торчащий саморез изгибается в виде крючка, на который в дальнейшем и будет повешена подключенная люстра, а сам крючок скрывается декоративной накладкой люстры.
