Постройки металлического гаража

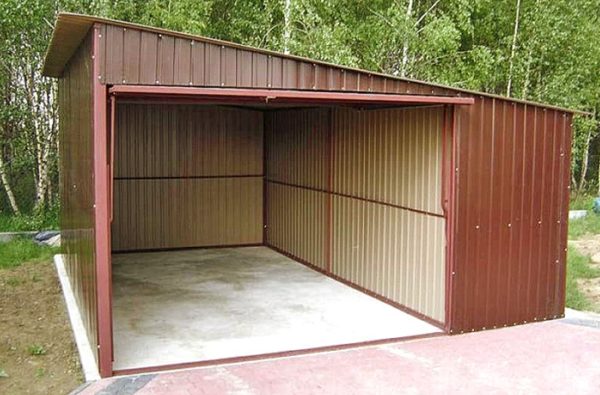

Металлический гараж доступен по цене, прост по конструкции и не сложен в монтаже, а также удобен в эксплуатации, в частности когда необходимо передвинуть его с места на место, подремонтировать или перестроить. Именно он чаще всего встречается на дачных участках и пользуется большим спросом у автолюбителей. Единственный существенный недостаток — быстрый теплообмен между внутренним помещением и окружающей средой, что без надежной и качественной теплоизоляции устранить невозможно.
Как сделать металлический гараж своими руками? По конструкции металлические гаражи могут быть сборными, складными и сварными, по типу кровли — односкатными и двухскатными, а по условиям эксплуатации — стационарными и мобильными. Независимо от типа кровли и вида конструкции, к мобильным гаражам относят «коробки», опорная часть которых крепится к площадке с помощью утопленных в бетон анкерных болтов. Соответственно, стационарные гаражи — это постройки, у которых основание имеет жесткую неразборную связь с элементами армирования и бетоном.
Складные и сборные гаражи представлены в широком ассортименте практически в любом регионе. К ним прилагается подробная инструкция по сборке, поэтому нет смысла заострять на этом внимание. Необходимо отметить, что они устанавливаются на заранее забетонированную площадку с выведенными анкерными болтами по периметру в местах отверстий для посадки основания гаража. Здесь важна не только точная установка анкерных болтов по осям соединений, но и идеально выверенная плоскость, по которой заливается площадка, в том числе и оборудованная осмотровой ямой. Даже относительно небольшой перепад между любыми углами площадки может привести к перекосу и деформации ворот, а также стен и элементов кровли.
Чтобы этого избежать, применяют простой и проверенный метод без использования точных геодезических приборов. Сначала вбивают четыре колышка по внешним углам будущего строения. Два колышка со стороны расположения ворот соединяют бечевкой, устанавливая реальную высоту стяжки, затем тщательно выверяют горизонтальность с помощью водяного уровня. Точно такую же операцию проделывают с одной из боковых сторон площадки, взяв за контрольную метку уже заданную высоту на первых колышках.
Далее от полученной метки на третьем колышке откладывают 3 — 5 см вверх и на этом месте привязывают бечевку. Это даст оптимальный уклон 2 — 3° для площадки. Останется определить метку на четвертом колышке. Для этого от третьего колышка натягивают диагональ к первому колышку, а от второго — к четвертому. Подвязывают бечевку к четвертому колышку, когда натянутые диагонали коснутся друг друга, — это и будет меткой для четвертого колышка. Соединив все четыре колышка по меткам, получают идеально ровную плоскость для заливки площадки без перекосов, убирают диагонали и выставляют короб-опалубку по высоте натянутых бечевок.
Вывод отметок горизонтального уровня пола
Что касается анкерных болтов, то они устанавливаются до бетонной заливки и стяжки, а их обычная длина (25 — 40 см) позволяет обеспечить прочную и надежную усадку «якоря» в грунт: 5 см на ход гайки, 10 см на толщину стяжки и остальную часть под «якорную» заливку. Заливка производится в лунку со сторонами 20 см и глубиной 20 — 35 см, то есть нижний конец анкера должен располагаться на 10 см выше дна лунки.
Установку анкеров по месту начинают с углов, а затем — по сторонам. Для удобства заднюю и боковые стенки укладывают по соответствующим сторонам площадки, а между угловыми анкерами натягивают бечевку, после чего последовательно переносят размеры по месту установки. Для точности совпадений с отверстиями основы конструкции замеры производят не от краев отверстий и самих болтов, а по их осям. Когда бетон в лунках схватится достаточно крепко и ничто не приведет к смещению анкеров, приступают к оборудованию осмотровой ямы и заливке площадки по ранее выставленному коробу. Далее следуют инструкциям сборки к приобретенному изделию.

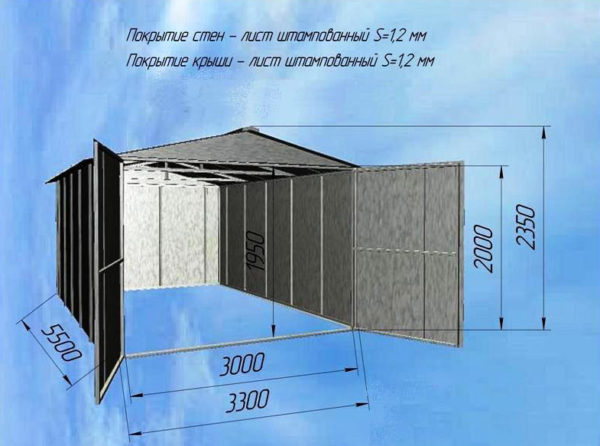

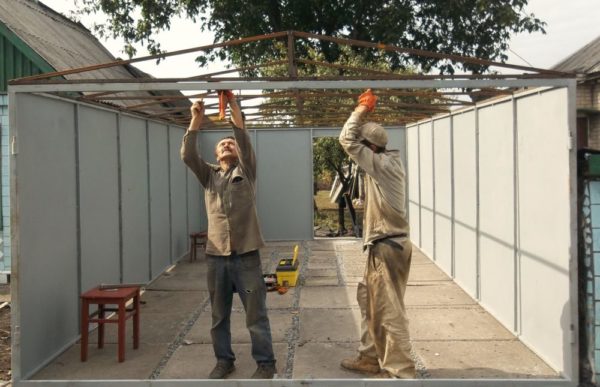

Монтаж сборного гаража
Сварные гаражи можно поставить самим, если есть навыки работы со сварочным оборудованием. По приблизительным расчетам, это обходится в два-три раза дешевле по сравнению с приобретением готовых гаражей. Мы предложим самую экономичную по материалам и оптимальную по прочности конструкцию с размерами сторон 4,5×6 м.
Подготовка площадки производится, как в предыдущем варианте, только анкерные болты устанавливаются по осевой линии будущих стен на 30 см от углов и с шагом около 40 — 60 см между собой, но не на углах и не на пространстве между стойками ворот. Впоследствии на них насаживают швеллеры открытой стороной вверх с заранее просверленными отверстиями под анкеры. В местах сопряжений концы срезаются под углом 45° и свариваются между собой. Со стороны ворот также устанавливаются швеллеры длиной 40 — 50 см — все они, в том числе для стоек ворот, имеют типоразмер 100×50 мм и толщину не менее 5 мм. Остальные детали каркаса рекомендуется делать из уголка 50×50 мм и толщиной 5 мм и более.
После того как основание каркаса надежно зафиксировано, приступают к привариванию угловых стоек. Если планируется гараж с двускатной крышей, то нарезают одинаковые стойки (в том числе и промежуточные) длиной 2,2 — 2,4 м. При возведении гаража с односкатной крышей с нижней стороны ската делают стойки длиной 2 м, а с высокой — 2,4 м; промежуточные стойки нарезают, натянув шнур между угловыми стойками со стороны, имеющий уклон.

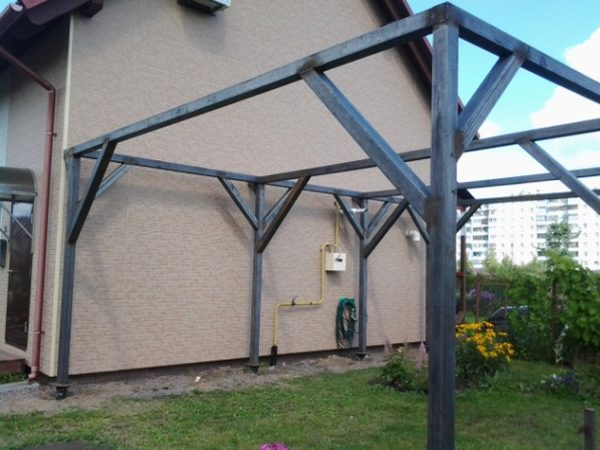

Далее приваривают промежуточные стойки с шагом не более 90 см — в нашем случае с тыльной стороны еще три, а с боковых сторон еще по четыре. Затем все верхушки обвязывают между собой уголком по всему периметру, сохраняя их вертикаль. Со стороны ворот приваривают горизонтально еще один уголок на высоту 2 м от земли. К нему и к концам швеллера крепят стойки, а оставшееся пространство над воротами обрешечивают зигзагом (обрезками уголка).

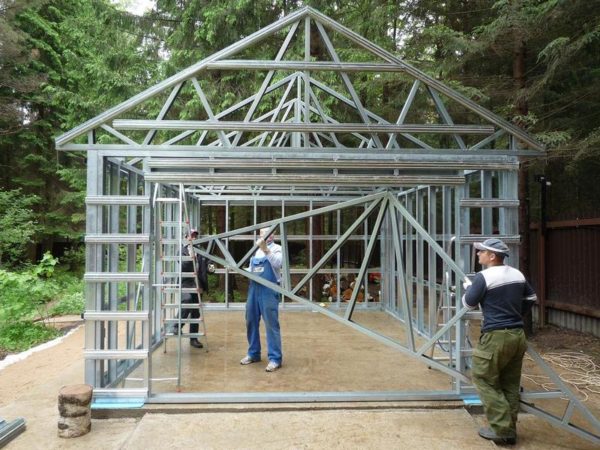

Когда каркас полностью готов, приступают к изготовлению и установке ферм, которые должны будут иметь выпуски по 50 см с обеих сторон стен. Для односкатной крыши делают прямоугольную ферму высотой 20 см, а для двухскатной — треугольную высотой не менее 80 см. Общее количество ферм определяют из расчета установки с шагом около 60 см, а их внутреннее пространство обязательно обрешечивают зигзагом.

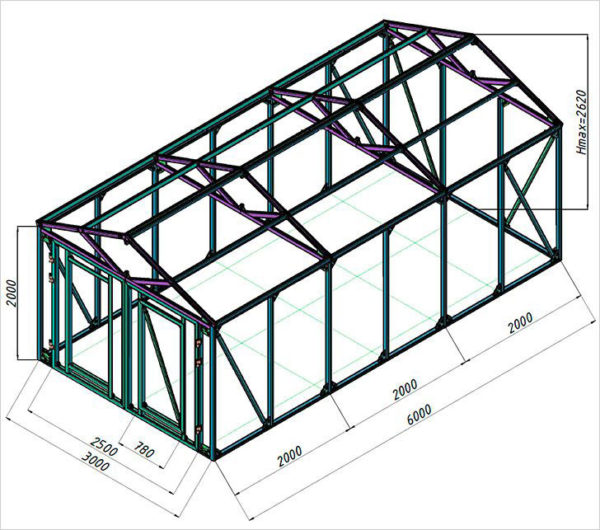

Сборка сварного гаража

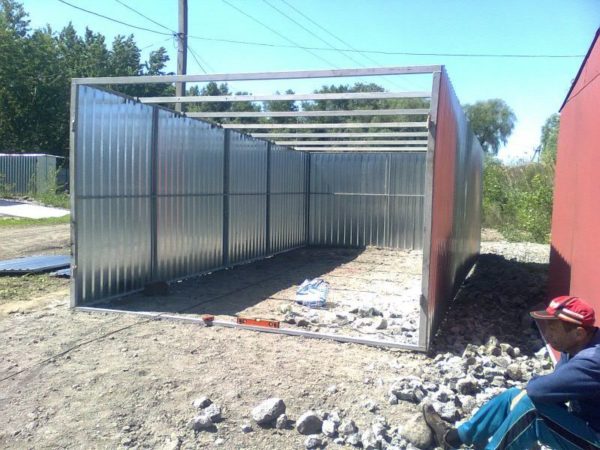

Завершив установку ферм, переходят к обшивке кровли и внешних сторон стен металлическим листом или профилем. Здесь желательно использовать материалы толщиной около 2 мм, что обусловлено несколькими моментами. Во-первых, можно делать более качественные сварные соединения, не прожигая их насквозь. Во-вторых, обеспечивается достаточно надежная конструкция без использования дополнительных деталей на укосины, прожилины и поперечины как на стенах, так и на элементах кровли. В-третьих, тонкие листы практически неустойчивы к коррозии, при малейшем ее проявлении могут образоваться сквозные отверстия.
На заключительном этапе возведения металлических гаражей, включая постройки со сборной и складной конструкцией, проводят антикоррозионные и теплоизоляционные мероприятия. Абсолютно у всех типов данных строений наблюдаются высокий теплообмен с окружающей средой и низкая устойчивость к атмосферным воздействиям. Наиболее сильно подвержена ржавчине нижняя часть основания, где обычно скапливается влага после дождей и таяния снега, поэтому именно этой части нужно уделить особое внимание. После обильного прокрашивания всех металлических поверхностей с внутренней и внешней сторон не менее чем в два-три слоя заливают отмосток и цоколь.
Разрезы цементно-песчаной защиты основания металлического гаража от коррозии
Отмостки, цементно-песчаную стяжку по периметру гаража делают шириной около 40 см с углом наклона 10 — 15° и толщиной около 5—10 см, а со стороны въезда, если не заливается площадка, отмосток усиливается сеткой-мак. Кроме того, на угол между стеной гаража и отмосткам заливают еще и цоколь. Он может быть прямоугольной формы шириной около 10 см, высотой 30 — 40 см (немного выше максимального уровня выпадения снега) со срезанным верхом на 45 — 60° либо треугольным высотой 20 — 30 см и углом наклона 45 — 60° (для регионов, где толщина снежного покрова превышает 35 см). После полного высыхания бетона цоколь также прокрашивают в два-три слоя, уделяя особое внимание месту стыка бетонной заливки со стеной гаража.
Далее приступают к теплоизоляционным работам с соблюдением требований пожарной безопасности.
