В обеспечении себя теплом, отводе и подводе воды в наше время нуждаются абсолютно все. Для организации таких коммуникаций необходимо правильно наладить разводку надлежащего качества. Самыми последними разработками в области проведения коммуникаций считаются трубы из металлопластика. Чтобы осуществить нужную разводку, следует произвести соединение металлопластиковых труб. Соединение таких элементов требует опыта и знания последовательности выполнения сантехнических работ.

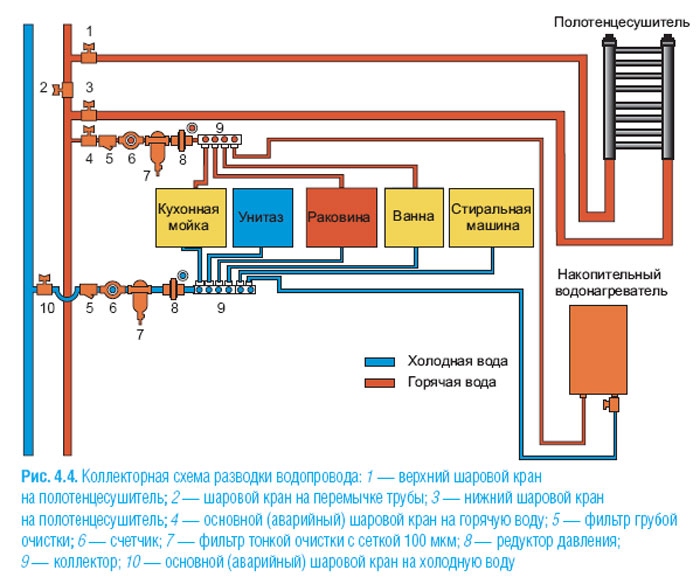

Схема развода водопровода.
Распространенные виды соединения
Конструкция и внешний вид компрессионного фитинга.
Металлопластиковые трубопроводы при разводке постоянно нужно поворачивать, где-то организовывать разветвления либо изменять их диаметр. Для плотного скрепления металлопластиковых труб следует применить специальные приспособления, такие как фитинги. Фитинги бывают различных видов и классифицируются по различным параметрам.
По одной из классификаций фитинги подразделяются на:
- Прямые — для осуществления обычного соединения элементов с одинаковым размером диаметра в сечении любых направлениях.
- Переходные — служат, прежде всего, для изменения диаметра трубопровода.
По выполняемой функции соединительные элементы металлопластиковых труб бывают:
- Угловыми — могут изменить угол движения на 45 ̊ или 90 ̊ или 120 ̊.
- Муфтовыми — обычные соединения по прямой линии.
- Типа заглушек — формируют тупиковый конец.
- Тройниковые — для оборудования одного отвода от магистрального трубопровода.
- Крестовидные — для оборудования двух отводов от магистрального трубопровода.
- Штуцерного типа — скрепляют металлопластиковые элементы с более гибкими шлангами.
- Возможны и другие типы.
Поэтапное создание гибридной трубы.
Самая основная классификация, которую нужно знать для осуществления соединения:
- Пресс-фитинг. Имеет много преимуществ, поскольку может быть монтирован в домашних условиях самостоятельно. Также существует возможность его простого демонтажа на любом этапе работы.
- Компрессионные элементы соединения. Такое соединение не предусматривает дальнейшего разбора, поэтому монтаж несколько усложнен, и элементы конструкции более основательны. Устраивают их для замуровывания разводки в стены или под половое покрытие. При таком соединении могут использоваться обжимные или же надувные муфты.
Последнюю указанную классификацию следует рассмотреть более подробно.
Монтажные работы по соединению металлопластиковых труб
Соединение труб надвижным фитингом.
Для осуществления монтажа должна строго соблюдаться технология скрепления металлопластиковых элементов. Следует подробно рассмотреть приведенные способы.
Первый способ монтажа элементов — соединение по средствам пресс-фитинга. Для начала нужно познакомиться с его составляющими частями. Пресс- фитинг снабжен штуцером с двумя уплотнительными кольцами, установленными в качестве прокладок. Штуцер нужен для введения его в внутрь. В комплекте пресс-фитинга есть накидная гайка и латунное кольцо, снабженное разрезом с внешней части, кольцо будет обжимать трубу. Во время монтажа нужно будет закрутить гайку, при этом латунное кольцо должно очень крепко придавить элемент к штуцеру.
Как недостатки металлопластиковых труб можно отметить то, что они не устойчивы к сгибанию и способны сохранять форму, которую им придали. Транспортировку и хранение таких элементов осуществляют в рулонах, поэтому такая форма может закрепиться.
До монтажа следует обязательно выпрямить трубы. К тому же, они считаются достаточно хрупким материалом.
Вариант соединения металлопластиковых труб со стальными обжимными муфтами.
До монтажа следует снять необходимые размеры будущей разводки металлопластиковых труб, после выпрямления подготовленные материалы нарезать в соответствии с размерами. С каждого конца металлопластиковые заготовки следует подрезать, образуя фаску в 1 мм на внутренней стороне. Сама технология монтажа достаточно проста. Штуцер и прокладки следует смазать силиконовой смазкой и аккуратно вкручивающими движениями ввести штуцер в полость шланга до упора. Плотное совмещение осуществляется посредством наведения обжимного кольца на трубу со штуцером внутри до упора во внешнюю часть фитинга. В завершении на кольцо надвигают гайку и соединяют пресс-фитинг двумя ключами.
Немного отличаются правила монтажа металлопластиковых труб посредством компрессионных фитингов. Такое совмещение составлено из похожего штуцера с прокладками, похожее на обжимное кольцо муфты и диэлектрической прокладки. Технология соединения следующая: сначала муфта надевается на конец, затем ее диаметр нужно расширить при помощи эспандера. Вставить смазанный фитинг в трубу, прежде чем соединить собранные элементы, установить диэлектрическую прокладку на внутреннюю часть фитинга. Такая технология позволяет предотвратить слияние металла трубы с материалом фитинга.
Вариант соединения металлопластиковых труб с натяжной латунной муфтой и с обжимным хомутом.
Чтобы осуществить соединение металлопластиковых труб с металлическими, технология предусматривает наличие специального пресс-фитинга или переходника, который с одной стороны будет иметь специальное резьбовое соединение для соединения металлопластиковых труб с металлическими. С другой стороны — будет находиться раструб, при помощи которого совмещение частей осуществится путем надвигания. Фитинг нужно подобрать с металлической внутренней резьбой для соединения с элементом из металла. С металлической трубы нужно снять заглушку или обрезать ее болгаркой и затем самостоятельно сделать резьбу резьборезом. Смазать силиконом и уплотнить ее, затем можно накрутить рукой фитинг и соединить с металлопластиковой трубой.
После подвода воды к системе нужно внимательно проверить это соединение на протечки и уплотнить при помощи ключа, не применяя больших усилий.
Необходимые материалы и инструменты для скрепления металлопластиковых труб самостоятельно
По ходу описания последовательности монтажных работ с металлопластиковыми трубами были перечислены необходимые инструменты и материалы. Следует подвести итог, объединив все их в один список и немного расширить описание.
- Нож или напильник. Нужны для образования фаски на внутренней стороне металлопластиковой заготовки.
- Электролобзик, болгарка либо циркулярная пила. Пригодятся для ровной нарезки, позволят избежать деформации диаметра, что очень важно для формирования герметичного соединения.
- Набор необходимых фитингов. Определиться с видом фитингов нужно в соответствии с необходимым для образования видом соединения труб.
- Силиконовая смазка нужна для смазывания прокладок на штуцере фитинга и плавного его введения во внутрь.
- Два ключа соответствующего номера нужны для соединения пресс-фитинга с металлопластиковой заготовкой.
- Эспандер необходим для расширения элемента при установке компрессионного фитинга.
Теперь, имея перед глазами эти правила, любой сможет выполнить слияние труб самостоятельно.
