Виды и назначение резервуаров
Выбор типа резервуаров зависит от свойств хранимой жидкости, оборачиваемости продукта и климатических условий района строительства. Большинство резервуаров предназначено для хранения нефти и нефтепродуктов. Некоторые их этих продуктов обладают специфическими свойствами, в частности, высокой испаряемостью, что ведет к ухудшению их качества и большим потерям, а также оказывает негативное влияние на окружающую среду. Основным способом снижения потерь нефтепродуктов от испарения является уменьшение газового пространства над продуктом до минимума. Этого можно достичь, применяя понтоны или плавающие крыши. С этой же целью используется увеличение расчетного давления в газо-воздушном пространстве резервуара и содержание продукта при низкой температуре.
— Для хранения светлых нефтепродуктов, например, керосина и мазута с низкой упругостью паров используются обычные вертикальные цилиндрические резервуары низкого давления со стационарной крышей (с избыточным давлением до 2 кПа и вакуумом до 0,25 кПа).
— Сырые нефти и бензины с высокой упругостью паров хранят в вертикальных цилиндрических резервуарах с понтонами или плавающими крышами или в резервуарах повышенного давления (до 70 кПа).

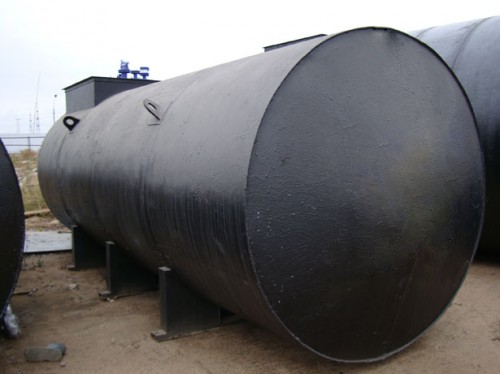

— Низкокипящие нефтепродукты и сжиженные газы хранят в вертикальных цилиндрических или сферических изотермических резервуарах при отрицательных температуpax или в горизонтальных цилиндрических и сферических резервуарах с высоким внутренним давлением (до 1800 кПа).
— Резервуары низкого давления служат для хранения воды, нефти и нефтепродуктов.
Вертикальные цилиндрические резервуары
Вертикальные цилиндрические резервуары имеют днище, стенку, крышу, эксплуатационное оборудование. В них хранятся нефтепродукты при малой их оборачиваемости (10-12 раз в год). При большей оборачиваемости нефтепродуктов применяются резервуары с плавающей крышей и понтоном. Вертикальные резервуары применяют для хранения легковоспламеняющихся жидкостей (например, бензина) при объемах до 20000 м3; для хранения горючих жидкостей — до 50000 м3. Объем вертикальных цилиндрических резервуаров колеблется от 100 до 50000 м3 и более и регламентируется нормальным рядом: 100, 200, 300, 400, 500, 700, 1000, 2000, 3000, 5000, 10000, 20000, 30000 и 50000 м3. Все резервуары нормального ряда (исключая в некоторых случаях резервуары объемом 50000 м3) строят индустриальным методом из рулонных заготовок. Резервуары объемом 50000 м3 сооружают как из рулонных заготовок, так и полистовым способом.
Резервуары объемом более 50000 м3 выполняют по индивидуальным техническим условиям. В зависимости от объема и места расположения вертикальные резервуары подразделяются на три класса:
— класс I — особо опасные резервуары: объемами 10000 м3 и более, а также резервуары объемами 5000 м3и более, расположенные непосредственно по берегам рек, крупных водоемов и в черте городской застройки
— класс II — резервуары повышенной опасности: объемами от 5000 до 10000 м3
— класс III — опасные резервуары: объемами от 100 до 5000 м3
Крупные резервуары для хранения нефтепродуктов в районах с нормативным весом снегового покрова на 1 м2 горизонтальной поверхности земли до 1,5 кПа включительно могут иметь плавающие крыши без стационарной крыши.
Плавающие крыши могут быть следующих типов:
— однодечной конструкции (однодисковые) с герметичными коробами, расположенными по периметру
— двудечной конструкции (двухдисковые), состоящей из герметичных коробов, образующих всю поверхность крыши
— поплавкового типа
Плавающие крыши двудечной конструкции характеризуются непотопляемостью и высокой жесткостью. Однако из-за большой металлоемкости и трудоемкости изготовления они применяются в единичных случаях. Предлагается плавающая крыша поплавкового типа из рулонных заготовок, в которой повышена плавучесть и жесткость центральной части настила по сравнению с однодечной крышей. Резервуары с плавающей крышей должны иметь верхнее кольцо жесткости, шириной не менее 800 мм, устанавливаемое на верхнем поясе стенки и используемое в качестве обслуживающей площадки. Резервуары с плавающей крышей должны иметь верхнее кольцо жесткости, шириной не менее 800 мм, устанавливаемое на верхнем поясе стенки и используемое в качестве обслуживающей площадки. Доступ на плавающую крышу должен обеспечиваться катучей лестницей. Плавающие крыши должны иметь опорные стойки высотой около 1800 мм для осмотра и ремонта крыши и днища, минимум один люк-лаз диаметром не менее 600 мм.
В северных снежных районах, а также в районах, где возможны пыльные бури, применяют резервуары со стационарной крышей и понтоном. Понтон состоит из понтонного кольца, обеспечивающего его плавучесть, и центральной части из плоских стальных листов толщиной 4 мм. Понтонное кольцо выполняется из замкнутых коробов или открытых отсеков, разделенных радиальными стенками. Между стенкой резервуара и наружной стенкой понтонного кольца имеется зазор шириной 200…275 мм, который заполняется уплотняющим затвором. Возможны варианты понтонов по типу плавающих крыш.***
