При строительстве частного дома или при капитальном ремонте квартиры одним из неизбежных видов работ будет организация водопровода и канализации. Если предстоит разводка труб водоснабжения своими руками, то необходимо запастись инструментами, материалами и дельными советами.
Схема развода водопровода.
Первое, что следует выполнить — это определить места установки сантехнического оборудования (кранов, унитаза, раковины, ванной и т.д.).
Затем схематически рисуется разводка труб подачи воды и планируется канализация. Все обмеры нужно делать с высокой точностью и тщательностью.

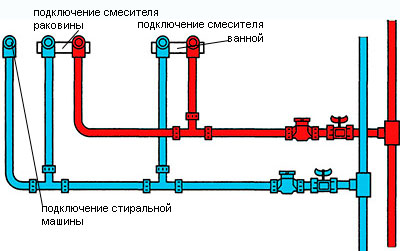

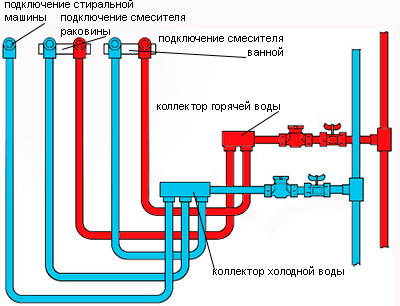

Разводку труб в ванной можно сделать при помощи общего коллектора либо отводящих тройников. Коллекторная разводка существенно упростит дальнейшую эксплуатацию водопровода, поскольку в этом случае будет возможным быстрое перекрытие подачи воды в нужном разветвлении. Тройники помогут снизить финансовые затраты и сэкономить. Для реализации возможности точечно перекрыть водоснабжение придется на отводе тройника поставить запорный клапан.
Правильная разводка системы своими руками предусматривает еще один нюанс. Если в будущем существует вероятность установки дополнительного оборудования на кухне или в ванной комнате, то обязательно следует запланировать и поставить еще один или несколько тройников, либо отводов коллектора. Это облегчит монтаж новых устройств (например, посудомоечной или стиральной машины) и предотвратит возможные трудности (врезаться в уже готовую систему гораздо сложнее).
Какие трубы выбрать?
Схема развода водопроводных труб.
Для обеспечения водоснабжения сантехники и канализации в ванной можно воспользоваться одним из трех видов труб: стальными, пластиковыми или металлопластиковыми. Соединяют их различными способами. Это может быть:
- фитинг — с использованием соединительных частей для герметичного перекрытия;
- «горячая» сварка стыков специальным паяльником;
- «холодная» сварка — с применением специального клея.
Использование стальных труб для водопровода и канализации уже практически сошло на нет. Их самым большим недостатком считается сильнейшая подверженность процессам коррозии, что является причиной сужения внутреннего диаметра самой трубы, а это влечет за собой явное снижение пропускной способности. Кроме того, коррозия со временем обеспечит появление «ржавой воды». В современной ванной изделия из металлопластика также непопулярны. Такие трубы нельзя вмонтировать в стену, поскольку надежность фитингов не позволяет этого сделать. А это означает, что их не получится спрятать или скрыть.

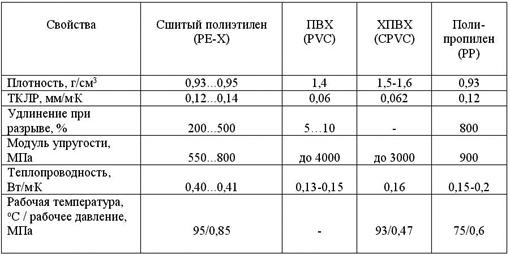

Таблица свойств полимерных труб.
Самым рекомендованным материалом является пластик. Разводка таких труб своими руками имеет ряд преимуществ:
- простота и легкость монтажа;
- низкая стоимость по сравнению с другими материалами;
- отсутствие коррозии и долговечность;
- низкая теплопроводность.
Материалы и их применение
Для качественной и правильной установки водопровода и канализации необходимо выбрать подходящий вид пластиковых труб для ванной. Наиболее распространенные изделия выполнены из следующих материалов:
Схема разводки труб в ванной комнате.
- Полибутилен — обладает высокой теплостойкостью и повышенной теплопроводностью, выдерживает температуру равную 90 °С. Эти трубы рекомендуются для любого водопровода. Способ соединения: сварка.
- Полиэтилен — обладает высокой эластичностью и прочностью. Такие трубы устойчивы к замерзанию, но не терпят горячей воды — от нее деформируются. Подходят для обеспечения холодной водой. Способ соединения: сварка.
- Сшитый полиэтилен — это теплостойкий, но дорогой материал. Используется для подачи как холодной, так и горячей воды и отопления. Способ соединения: фитинг.
- Поливинилхлорид (ПВХ) — очень жесткий и стойкий к УФ-лучам материал. Незаменим при наружном монтаже (например, для обсадных труб). Способ соединения: клей, фитинг, сварка.
- Полипропилен — самый популярный материал для разводки сантехники своими руками. Обладает такими же качествами, как и сшитый полиэтилен, однако имеет гораздо более низкую стоимость. Эти трубы идеально подходят для холодного и горячего водоснабжения, отопления, водостока и канализации. Способ соединения: сварка.
Подготовка к монтажу
Схема примера правильной разводки трубопроводов в ванной комнате.
После того, как составлена схема разводки труб водопровода и канализации, необходимо определиться со способом их прокладки. Она бывает открытой и закрытой. Открытая прокладка труб в ванной обеспечит легкий доступ к трубопроводу, что позволит постоянно контролировать систему на предмет утечки, трещин или смещения конструкции. Произвести замену отдельных частей системы или ее полную разборку тоже не составит особого труда. Данный вариант очень удобен для подключения сантехники своими руками.
Однако такой способ прокладки имеет неэстетический и непривлекательный внешний вид, что неприемлемо, если планируется особый дизайн помещения. В этом случае рекомендуется отдать предпочтение закрытому способу монтажа. Скрытая прокладка может быть выполнена в специальной нише, в стене, в стяжке пола, в коробе. Она позволит повысить звуко- и теплоизоляцию и предотвратит необходимость дополнительной уборки пыли и грязи на трубах и вокруг них.
Затем, нужно приобрести трубы, сопутствующие детали и запастись необходимыми инструментами. Это:
- паяльник для нагрева труб и сварки;
- муфты, переходники и тройники для создания поворотов и разветвлений;
- разводные ключи нужного калибра;
- специальный ножик для зачистки и ножницы для обрезки труб;
- маркер для разметки;
- лента для измерений (или рулетка).
Сборка и установка труб
Перед тем как начать работу, обязательно перекрывается водоснабжение от общего стояка. На входе в него устанавливается шаровой кран, фильтр на воду и, если он необходим, водомер (счетчик). Далее, тянется разводка на унитаз, умывальник, ванную, другое оборудование и кухню. Важно предусмотреть краны для аварийного перекрытия воды в экстренных ситуациях.
Процесс сварки самых популярных пропиленовых труб осуществляется так:
- Рулеткой отмеряется нужный кусок трубы.
- На трубе ножницами снимаются 2 верхних слоя на расстоянии глубины вхождения трубы в муфту. От этого значения отнимается 1 мм.
- Края зачищаются ножницами.
- Детали устанавливаются на паяльник и нагреваются. В зависимости от диаметра трубы время нагрева изменяется: 40 мм — 12 с, 32 мм — 8 с, 25 мм — 7 с, 16,2 мм — 5 с.
- Нагретые детали снимаются с паяльника и с большой силой сжимаются.
Обязательно проследить, чтобы труба входила в муфту ровно и без перекосов. На исправление погрешности есть не более 4-х секунд до застывания конструкции. После сварки деталям нужно остыть в течение 10-30 с. После окончания всех работ в ванной комнате нужно тщательно проверить герметичность соединения труб. Если все нормально, то включается подача воды.
Для разводки водопровода лучше использовать цельные отрезки трубы. Устанавливаются они с обязательным наклоном по отношению к общему стояку и идут непосредственно от коллектора к сантехническому оборудованию. Очень желательно, чтобы при выборе труб предпочтение отдавалось одному и тому же производителю, поскольку при сварке труб разных марок возникнут проблемы.
Когда установка труб водопровода и канализации завершена, можно начинать отделку помещения и облицовывать стены. Главное — оставить все запорные механизмы и краны в пределах быстрой досягаемости. При тщательном планировании и скрупулезной работе разводку труб водоснабжения и канализации можно качественно выполнить своими руками. Это позволит существенно сэкономить и получить удовольствие от результатов проделанной работы.
