Шланги очень распространены и часто используются в частных секторах, в особенности на дачных участках и огородах в летних периодах (организация водопровода, шланговое орошение различной растительности и т.д.). С ними гораздо легче и удобнее, чем с трубами. При желании шланг можно обрезать, равно как и нарастить, их легко переносить, шланговое совмещение не требует практически никаких умений и дорогих приспособлений. Существует несколько решений, в соответствии с которыми может быть выполнено качественное шланговое совмещение: народные средства, проверенные временем, и появившиеся в последнее время пластиковые соединители. Современные решения из пластика (тройники, переходники, крестовины и прочие соединители) предлагаются множеством производителей, доступны решения буквально на любой случай. Подобные приспособления позволяют выполнить быстрое и качественное соединение шлангов, их можно использовать как внутри участка, так и в огороде. Они прекрасно подходят для соединения изделий любого типа для частых переключений между точками воды.
Схема соединения резинового водопровода: 1 – вентиль, 2 – переходник, 3 – тройник, 4 – хомут, 5 – шланг.
Способы соединения шлангов своими руками
Если вы не хотите покупать современные пластиковые приспособления для соединения изделий, можете воспользоваться одним из проверенных народных способов: через недорогой переходник, через отрезок трубы и через штуцер (в случае если шланг подключается к трубе).
На сегодняшний день в продаже доступны штуцеры для шлангов под любую трубу и под любой шланг, и стоят они достаточно дешево.
Для полипропиленовых труб можно использовать аналогичные решения с внешней резьбой, вкручивая в фитинг. Единственный момент, на который нужно обязательно обратить внимание — это толщина и длина штуцера. Прихватить шланг можно при помощи специального хомута, можно воспользоваться проволочной скруткой. По качеству соединения разницы абсолютно никакой, зато стоимость снижается в несколько раз, если сравнивать с фабричными пластиковыми соединителями.
Обычное дело, когда на садовом участке или в огороде валяется множество различных шлангов. Отрезки изделий можно соединить при помощи куска трубы подходящего размера и использовать в хозяйстве. Делается это очень просто: на отрезок длиной около 10 см с 2-х сторон надеваются шланги и схватываются, как уже было сказано ранее, проволокой или хомутами.

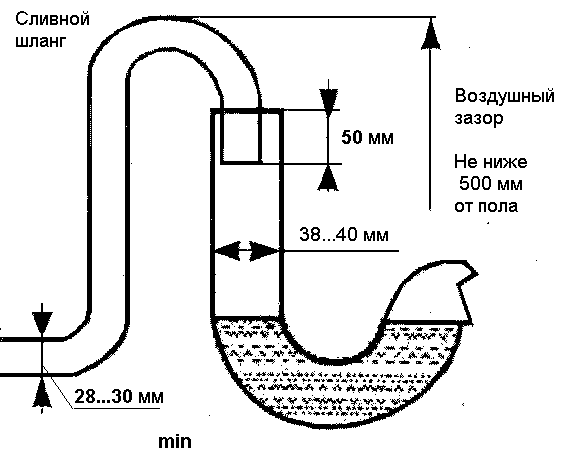

Схема соединения сливного шланга.
Переходник-соединитель, как и труба, упомянутая в предыдущем примере, соединяет оба куска шланга, только имеет на концах специальные насечки, которые делают процесс стыковки с шлангом легче и удобнее, если диаметры соединений не совсем подходят друг к другу.
Вы можете самостоятельно сделать соединитель шлангов из соединительной муфты и полипропиленовых отрезков. В сборе подобный самодельный соединитель выглядит достаточно хорошо и качественно держит шланги на ¾. Аналогичным способом можно изготовить и тройник для соединения шлангов. Ближайший магазинный аналог — муфта (изделия зажимаются с помощью накидной гайки и лепестков с обеих сторон).
Для качественного и надежного соединения шлангов подготовьте необходимые инструменты и материалы, а именно:
- труборезные ножницы;
- верстак;
- муфты;
- переходники;
- гайки;
- хомуты;
- проволоку;
- гаечные ключи.
Соединение шлангов высокого давления
Схема подключения шланга к фильтру.
Срок эксплуатации металлорукаов зависит в основном от качества соединения шлангов высокого давления. Помимо всего прочего, при этом очень важно правильно выбрать муфты, фитинги и прочие соединительные элементы конструкции. Все элементы обязательно должны соответствовать рабочим характеристиками и техническим параметрам металлорукава.
На современном рынке представлен очень большой ассортимент продукции, используемой для соединения шлангов высокого давления с эксплуатируемой техникой и оборудованием. Доступны предложения от зарубежных и отечественных производителей.
В основном различные соединения отличаются друг от друга видами фитинга (размер или тип резьбы, способ уплотнения), а также способами соединения. На сегодняшний день наиболее распространен зажимный тип концевого соединения. Данная конструкция цельная со шлангом и характеризуется повышенной прочностью. Разъединить подобный шланг можно только путем распиливания зажимной втулки, что, в свою очередь, исключает дальнейшее использование фитинга.
В соответствии с особенностями конструкции различают 3 основных типа соединительных концевых соединений.
Так, соединение из 2 элементов представляет собой втулку и отдельный фитинг. При сборке фитинг вставляется в шланг, после чего надевается зажимная втулка. Данный тип соединения чаще других используется в России и странах Европейского Союза. Это связано, прежде всего, с тем, что для разнообразных видов фитинга может использоваться одинаковая конструкция втулки.

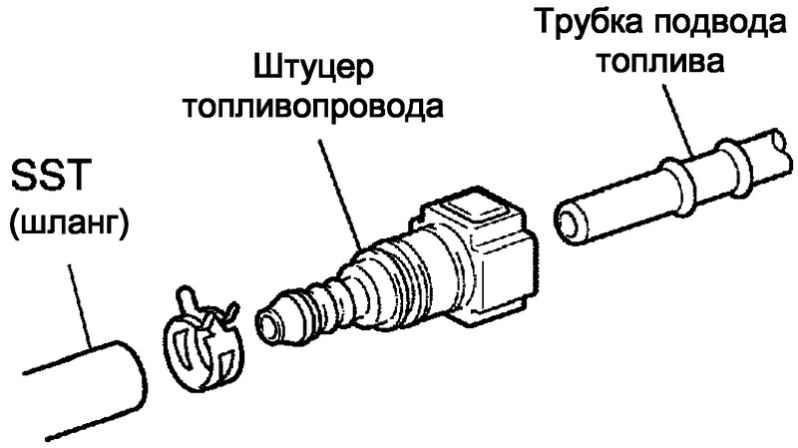

Схема соединения штуцера с топливопроводом.
Интегральный тип соединения состоит из одной детали. В данной конструкции зажимная втулка и фитинг представляют собой единое целое. При использовании этого варианта соединения значительно увеличиваются складские расходы, однако вероятность допустить ошибку при выборе зажимной втулки заметно снижается.
И третий тип — это скручиваемое соединение. В него входят зажимная втулка и отдельный фитинг, оснащенные резьбой. При сборке втулка накручивается на шланг, после чего фитинг одновременно вкручивается в шланг и втулку. При этом типе соединения зажимные фитинги и втулки могут использоваться многократно, однако в то же время данный вид соединения стоит несколько дороже, чем другие.
Инструкция по соединению шлангов своими руками
Для соединения изделий своими руками понадобится определенный набор инструментов, о чем было упомянуто ранее. В большинстве случаев можно обойтись и без верстака, однако с ним гораздо удобнее и быстрее. Для пластиковых гаек понадобится газовый ключ и фум-лента. Для полипропилена необходимы специальные труборезные ножницы.
Шланг соединяется с источником воды. Это может быть, к примеру, коллектор. Шланг ¾ прикрепляется хомутом прямо на отрезок трубы, приваренный к коллектору. Лишний вентиль можно не ставить, чтобы не увеличивать вес конструкции. Второй конец шланга можно провести к перекинутой через участок стальной трубе около 20 м (можно сменить на пропилен, однако с учетом защиты труб от грызунов получается весьма накладно). На конец трубы надевается тройник-разветвитель с 2 мини-вентилями. К нему подключаются с одной стороны через коннектор ¾ и переходник. Второй вентиль — резервный.
Если у трубы на другом конце нет резьбы, можно надеть специальный переходник под ½ и коннектор с резиновым окончанием. С остальными отводами коммутация шлангов осуществляется по аналогичному принципу.

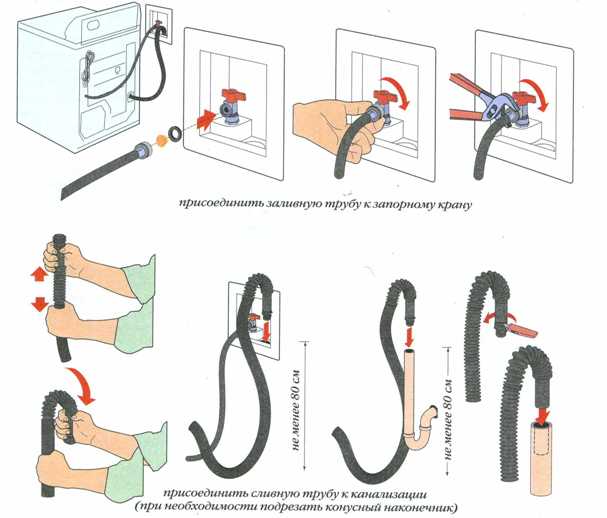

Схема подключения сливного шланга стиральной машины.
Теперь сюда можно подключать любой шланг с коннектором и выполнять разводку по участку через тройники, если есть необходимость в организации многошланговой системы полива. Огромное преимущество коннектора перед хомутными соединениями в том, что появляется возможность беспрепятственного подключения и отключения узлов соединения и замены наконечников.
Монтируются промежуточные шланги между поливальными наконечниками (брызгалками, пистолетами и т.д.) и коннекторами. При покупке готовых фабричных наборов необходимо обращать внимание, на сечение какого шланга рассчитаны прилагающиеся коннекторы.
Порядок соединения бытовых шлангов
Часто возникает необходимость соединения не только садовых шлангов, но и других, например шлангов стиральной машины. Периодически многим владельцам стиральных машин приходится сталкиваться с проблемой повреждения сливного шланга или его недостаточной длины. В данном случае можно быстро нарастить старый шланг с помощью такого же (или приблизительно такого же) нового шланга.
Сделать надежное и качественное соединение можно путем фиксации резиновых наконечников с помощью зажимных автохомутов через прочную трубку (можете приобрети специальный соединитель). Наиболее оптимальный размер хомутов — не больше 27 мм. Если у вас нет специального соединителя, можете взять отрезок прочной пластиковой тонкостенной трубы с наружным диаметром около 20 мм. В подобных случаях можно порекомендовать использовать стяжку-фиксацию для хомутов.
В случае если наконечник у комплектного шланга стиральной машинки пластиковый, а не резиновый, то сначала необходимо завести внутрь его обрезок трубки, подходящий по наружному диаметру. Затем на него надевается сверху резиновый наконечник. Полученная конструкция фиксируется с помощью 1 автохомута. При желании можно попробовать полностью заменить старый сливной шланг стиральной машинки более длинным, однако особого смысла в этом нет, т.к. новый шланг может попросту не подойти по конструкции, поэтому лучше не рисковать.
В магазинах продаются шланги различной длины, однако 5-метровые и более длинные встречаются достаточно редко. Однако наращивание шланга стиральной машины даже на 5 м уже считается недопустимым, т.к. подобная конструкция будет небезопасной.
Наращивание выполняется по-разному и зависит от необходимой длины шланга. Так, если нужно удлинить шланг до 1,5-2 м, то это можно сделать при помощи стандартного сливного шланга для стиральных машинок; до 3-3,5 м — при помощи металлопластиковой трубы диаметром 20 мм (в случае необходимости трубу можно утопить в пол или зашить в стену). Для отопления и напорного водопровода такое решение недопустимо. Если расстояние более 3,5 м, стиральную машину нужно перенести ближе к сифону (или же перенести сифон к машине).
При работе стиральной машинки сливной и заливной шланги не должны соприкасаться с острыми предметами или шершавой поверхностью. В противном случае шланги могут протереться насквозь из-за подвижек, возникающих в результате перепадов давления.
