Трап для душа в последние годы получил широкое распространение в нашей стране. Эта технология впервые появилась в европейских государствах. Дренажная система такого типа позволяет устанавливать место для мытья в ванной небольшого размера, не применяя поддонной конструкции. Элементарным видом такого устройства может служить обычная система дренажа, установленная непосредственно на полу, над ней — душевая штанга со шторкой. Для лучшего стока воды в полу необходимо сделать незначительный уклон. Трап для душа своими руками может монтироваться практически в любом помещении.

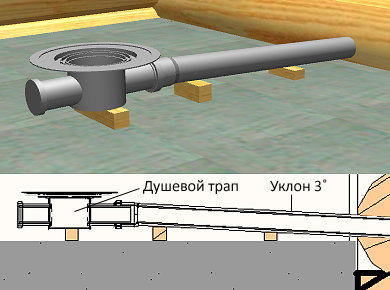

Схема монтажа встроенного трапа.
Некоторые особенности
Процесс изготовления такой конструкции включает в себя следующие этапы: подсоединение слива к канализационному разъему, система теплоизоляции, гидроизоляционные работы, бетонное покрытие с видимым уклоном, выкладывание керамической плитки.
Душевой трап представляет собой сложное устройство сантехнической направленности. Он обеспечивает хороший водосток, не давая воде застаиваться. Дополнительными функциями такой конструкции будут следующие:
Схема устройства линейного душевого трапа.
- обеспечение хорошей герметичности с полом;
- очищение сточных вод от значительных загрязнений, что помогает в борьбе с постоянными забиваниями канализационного стока;
- дальнейшая вероятность очищения системы слива;
- специальная конструкция замка, позволяющая создавать заграждение неприятному запаху из канализации.
Трап для слива делается из материалов, не подвергающихся коррозии, таких как пластмасса, металл и их разновидности — металлопластиковые основы. Вся система должна быть крепкой, служить долгие годы и не разрушать устройство пола.
Сливная конструкция такого типа имеет вид корпуса воронкообразного вида. Для усиления герметичности устанавливают фланец. В набор входят: сифон и решетка, они создают своеобразную преграду и предохраняют от засоров. Имеющаяся решетка легко снимается даже в момент регулярного пользования. Помогает делать прочное соединение с канализацией.
При покупке сливного трапа важно убедиться в отсутствии дефектов и соответствии размеров.
Монтаж сливного трапа
Установка душевого трапа.
Процесс сборки трапа для душа находится в прямой зависимости от подъема пола в рассматриваемом помещении. Допустимый уровень составляет 15 см. Тогда вода будет направляться в сторону сливного устройства.
Механизм такого образца имеет представлен несколькими слоями:
- надежное сбережение тепла и защита от посторонних звуков;
- стяжка из бетона;
- непроницаемая прослойка, обеспечивающая качественную гидроизоляцию;
- дополнительная бетонная стяжка с уклоном;
- напольная плитка из керамики, посаженная на клей.
Трап со сливом монтируют в пол. В качестве бетонного основания берется обычный раствор песка и цемента, разведенный в нужной пропорции. Для обеспечения устройства хорошей теплоизоляцией используют обычный пенопласт. Для защиты бетона от влаги лучше всего воспользоваться экструдированным пенополистиролом.
Чтобы обеспечить мембрану качественной гидроизоляцией, часто применяют изопласт. Эта разновидность материала эластична, гибка, не изменяет своих свойств под влиянием значительных механических воздействий.

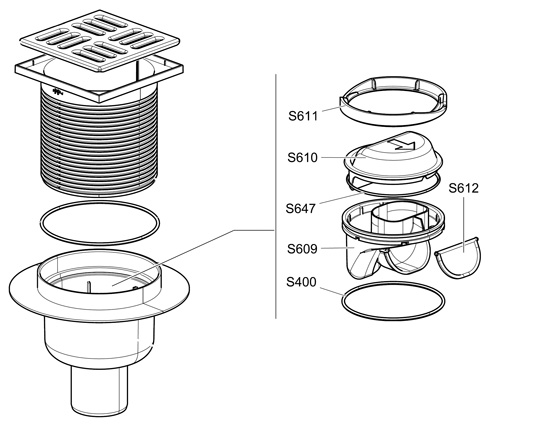

Чертеж трапа для душа.
Для более плотного соединения этой ткани с основанием стены нужно его хорошо прогреть горелкой, тем самым расплавив края, и разложить друг на друга.
Расплавленное вещество прочно скрепляется со стеной, делая герметичность швов максимально точной. Здесь важно проследить уровень соприкосновения со стеной. Он должен покрывать вторую бетонную стяжку.
Формирование бетонной стяжки должно проходить при активном воздействии направляющих. При их отсутствии вполне можно обойтись планками из древесины, которые после укладки следует убрать из основания.
Керамическая плитка должна иметь хорошее качество и соответствовать выбранной конструкции. Так, ее основание не обязано быть гладким и излишне скользким. Она не должна впитывать влагу.
Особые требования предъявляются к клею. Он должен предназначаться специально для влажных помещений. Пространство между швами затирается влагостойкими материалами.
Подробный план монтажа сливного трапа

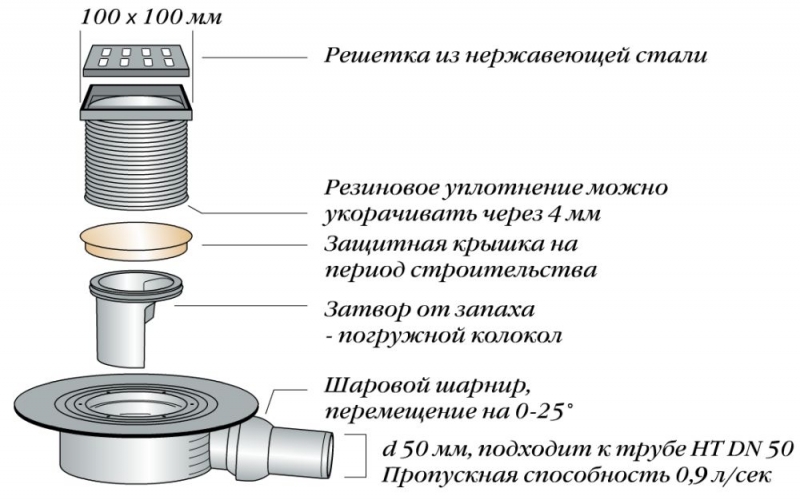

Схема устройства душевого трапа.
Трап для душа испытывает на себе максимальные нагрузки, поэтому его нужно сделать наиболее качественно, обеспечивая герметичность швов, крепость основания, соблюдение санитарных норм, длительный период эксплуатации и, конечно, привлекательные внешние данные.
Названная конструкция монтируется в пол. Укладка трапа связывается с применением определенных стройматериалов и последовательным процессом монтажа.
Немаловажную роль играет верное местоположение сливного устройства. Перед началом работ следует четко установить размеры каждого из слоев.
Чтобы добиться нужного наклона поверхности, необходимо изменить высоту трапа. Причем он должен лежать ровным слоем и не выступать над плитками. Самый незначительный угол наклона составляет 1 см на 1 м. Меньшие размеры устанавливать не рекомендуется.
Расположение трапа от стены определяется по величине плитки и дополнительному прибавлению 2 мм, равному размеру шва.
Нижняя часть трапа с прямым отводом.
В результате этого количество используемого керамического материала будет сведено к минимуму. Пол будет выглядеть замечательно: количество нарезанной плитки будет сведено к минимуму, что смотрится аккуратно и четко.
Отдавая предпочтение определенному варианту трапа, нужно исключить круглые модели. Сделать идеально ровным и красивым основание пола будет сложно. Число нарезанных элементов необходимо сводить к нулю.
Приступать к укладыванию плитки нужно от самого трапа, постепенно переходя к стенам. Ведь при возникновении ошибок обрезанный материал около стен не будет бросаться в глаза.
Особое внимание при таком монтаже следует уделить угловым зонам. Здесь практически всегда имеются те или иные проблемы. Гидроизоляция легко повреждается, поэтому такие места лучше всего проклеить уплотнительной лентой с широким основанием.
Пол и стены душевой комнаты выстилаются керамической плиткой, не способной поглощать влагу. Следует помнить, что вначале нужно укрыть пол, а после — стены. Соблюдение такого принципа убережет от попадания воды под основание плитки.
Нюансы процесса

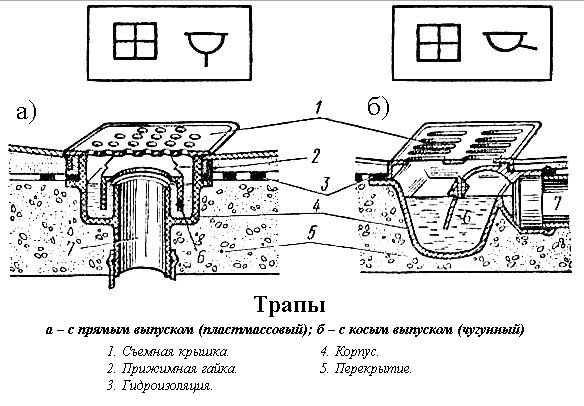

Схема сборки трапов с прямым и косым выпусками.
- Расположение трапа для душа равно габаритам керамической плитки.
- Главную конструкцию совмещают с канализацией посредством слива. Чтобы соединения не дали течи, их надежно смазывают герметиком на силиконовой основе. На рисунке показано устройство слива, проходящее из соседнего помещения.
- Листы пенопласта служат хорошей изоляцией. Они держат тепло и уберегают от посторонних звуков. Основание из пенополистирола кладут на бетон.
- Пластиковые рейки около стен выполняют функцию направления имеющегося раствора. Позже выступают в качестве деформационных швов.
- Верх пенопласта закрывается смесью песка и цемента. Существенным моментом будет тщательное заполнение имеющихся пустот около основания трапа и корпуса фланца.
- Направляющие и фланец монтируются на одном уровне. Затем выводится бетонная стяжка. Поверхностный слой должен быть выровнен специальным устройством.
- Уровень наклона верхней части идет от границы стены. Разметка делается согласно имеющимся слоям: гидроизоляция, дополнительная стяжка, плитки и последующий уклон.
- В качестве подкладочной ткани хорошо подойдет изопласт, вырезанный в виде квадрата, выходящий за пределы фланца и имеющий отверстие по фланцу с внутренней стороны.
- Элемент фланца, прикрученный винтами к основанию трапа. Он обеспечивает хорошую герметичность прокладки. Винты стоит заворачивать крепко, несильно надавливая.
- В основании гидроизоляционного материала делается отверстие, равное трапу, немного больше фланца. Необходимо составлять запас перекрываемой прокладкой.
- Мембранный слой под воздействие высоких температур расплавляется, тем самым делая изоляцию максимально надежной. Стыки крепко спаивают, не оставляя места для проникновения влаги.
- Повышенное внимание отводится точкам соприкосновения стены с полом. Для этого в углах наплавляются особые элементы, покрывающие оба основания. Аналогично заполняются полосы, захлестывающие стены и пол.
- В готовое основание трапа вставляется сифон с решеткой. На месте соединения применяется уплотнительный элемент в виде кольца. Решетка в любой момент может сниматься.
- Чтобы сделать наклонную плоскость, нужно взять 4 направляющих и выставить их с соблюдением углового коэффициента. Он равен углу наклона пола.
Затем происходит процесс укладывания цементно-песчаной смеси. Так можно защитить решетку. Основание должно быть хорошо выровнено специальной рейкой. При необходимости раствор можно смачивать, придавая основанию безупречно ровное покрытие. Сами углы отделывают лентой для гидроизоляционных работ.
При этом учитывайте, что если применяете плитку, то кладут ее от основания трапа. Подрезать этот материал нужно осторожно и аккуратно. Удачи!
